在电子电路中有不少情况需要将电路中电流的变化转换成相同的电压变化，30700-1080这时可以用电阻电路来完成。
    1.三极管的集电极负载电阻电路分析
    如图3-6所示是运用电阻将电流变化转换成电压变化的典型电路，这也是三极管的集电极负载电阻电路。
    当电流流过Rl时，在Rl上产生电压降，使Rl的下端（VT1集电极，电路中的彳点）发生改变。当电阻Rl阻值一定时，流过Rl的电流增大时，在Rl上的电压降增大，VT1集电极电压下降；当流过Rl的电流减小时，在Rl上的电压降减小，VT1集电极电压升高。


    图3-6运用电阻将电流变化转换成电压变化的典型电路
    由此可见，通过Rl将VT1集电极电流的大小变化，转换成电路中爿点电压的大小变化。
    掌握了电阻特性可以更好地理解这种电路的工作原理，当电流流过电阻时，会在电阻两端产生电压降，这是电阻的基本特性。分析上述电路时有两个细节需要注意：
    (1)“R1上电压”摹“冀震电器’？童争联年矿是攀变海．当“Rl上电压”大小变化时，“爿点电压”大小必定变鹈。
    (2)无论流过R1的曦流是直流电流还是交流电流, Rl都能将电流的变化转换成相应的电压变化。
    2．取样电阻电路分析

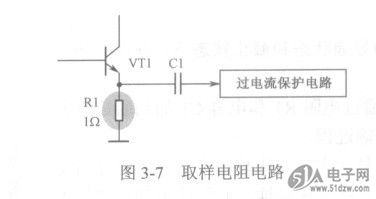

    如图3-7所示是取样电阻电路，这也是功率放大器中过电流保护电路中的取样电路。


    三极管VT1发射极电流流过电阻Rl时，在Rl上产生电压降，流过Rl的电流越大，在Rl上的电压降越大，这样Rl上的电压大小就代表了流过Rl的电流大小。
    流过Rl的电流可以是直流电流也可以是交流电流，但是过流保护电路的输入端有一只耦合电容Cl，由此可以知道保护电路取样交流信号，而不是流过Rl的直流电流。
    Rl上的电压加到过电流保护电路中，作为保护电路的控制信号。当流过Rl的交流电流大到一定程度（有危险时），Rl上的电压也大到一定值，使过电流保护电路动作，电路进入
保护状态。
