RIAA均衡电路的设计需求
发布时间:2013/7/25 19:32:42 访问次数:1623
像线路放大级一样,在设计之前,我们需要将RIAA均衡电路的设计具体需求明确下来:
(1)噪声低且没有哼声。我们必须要承认,HSMS2812BLKG电子管的安静度比不上新一代的低噪声集成运放。但是,电子管灯丝采用DC电时,可以消除哼声,并能将电子管的噪声略为降低。五极管不适合这里使用,而且,在这里使用三极管时,还要作细致的设计处理。
(2)输入电阻和输入电容固定。这项需求似乎比较明显。但是,很多电路却因为没有做好这方面的设计,而容易出现问题——尤其在使用动磁唱头(moving magnet catridge,即MM唱头)时,因为这种唱头对电路负载的变动特别敏感。
(3) RIAA均衡特性准确。说来真是难于令人相信,竞有很多电路的RIAA均衡特性都不准确(包括过去和现在的电路设计)。个中原因,不是运用公式进行计算时出错,就是没有对负载情况作好预计。
(4)对元件变化不敏感。真空管老化后会增大;更换电子管时也与此类似,新换上的管子,其Cag可能与原来的管子不一样。以上任何一种情况,都不应该给RIAA均衡特性带来明显的影响。

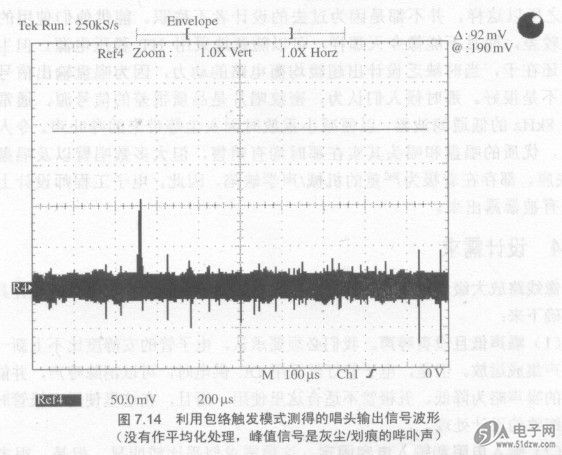

(5)过载能力好。但究竟需要什么样的带负载能力呢?作者借助Tektronix的TDS420数字示波器,对高品质唱片重放系统的最大信号输出情况进行了研究。先是将示波器的触发模式选为“envelope(包络)”,一边重放了一整天的音乐,一边对唱头输出信号进行观察,以便找到其最大输出。作者发现,最大音乐峰值信号来自于Mobile Fidelity所发行唱片的贝多芬第九交响曲(Beethoven's 9thSymphony)。在没有进行平均化处理时,这些峰值信号叱标称输出电平(转速Scm/s)大很多,达到+16dB(即比标称输出电平高出16dB),但是,因灰尘或划痕引起的哔口h声,其峰值信号比最大音乐峰值信号还要大1倍,电平达到+22dB,见图7.14。
像线路放大级一样,在设计之前,我们需要将RIAA均衡电路的设计具体需求明确下来:
(1)噪声低且没有哼声。我们必须要承认,HSMS2812BLKG电子管的安静度比不上新一代的低噪声集成运放。但是,电子管灯丝采用DC电时,可以消除哼声,并能将电子管的噪声略为降低。五极管不适合这里使用,而且,在这里使用三极管时,还要作细致的设计处理。
(2)输入电阻和输入电容固定。这项需求似乎比较明显。但是,很多电路却因为没有做好这方面的设计,而容易出现问题——尤其在使用动磁唱头(moving magnet catridge,即MM唱头)时,因为这种唱头对电路负载的变动特别敏感。
(3) RIAA均衡特性准确。说来真是难于令人相信,竞有很多电路的RIAA均衡特性都不准确(包括过去和现在的电路设计)。个中原因,不是运用公式进行计算时出错,就是没有对负载情况作好预计。
(4)对元件变化不敏感。真空管老化后会增大;更换电子管时也与此类似,新换上的管子,其Cag可能与原来的管子不一样。以上任何一种情况,都不应该给RIAA均衡特性带来明显的影响。
(5)过载能力好。但究竟需要什么样的带负载能力呢?作者借助Tektronix的TDS420数字示波器,对高品质唱片重放系统的最大信号输出情况进行了研究。先是将示波器的触发模式选为“envelope(包络)”,一边重放了一整天的音乐,一边对唱头输出信号进行观察,以便找到其最大输出。作者发现,最大音乐峰值信号来自于Mobile Fidelity所发行唱片的贝多芬第九交响曲(Beethoven's 9thSymphony)。在没有进行平均化处理时,这些峰值信号叱标称输出电平(转速Scm/s)大很多,达到+16dB(即比标称输出电平高出16dB),但是,因灰尘或划痕引起的哔口h声,其峰值信号比最大音乐峰值信号还要大1倍,电平达到+22dB,见图7.14。
