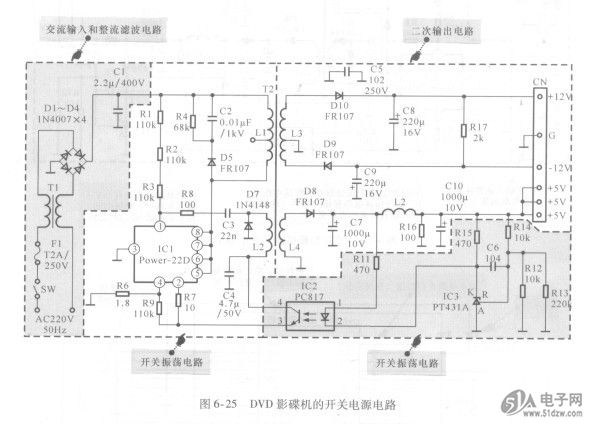

图6-25所示为DVD影碟机的开关电源电路。IDT74FCT162245CTP对该电路进行识读时，可先根据电路功能对电路进行划分，通常开关电源电路可分为交流输入和整流滤波电路、开关振荡电路、二次输出电路、误差检测电路几部分。

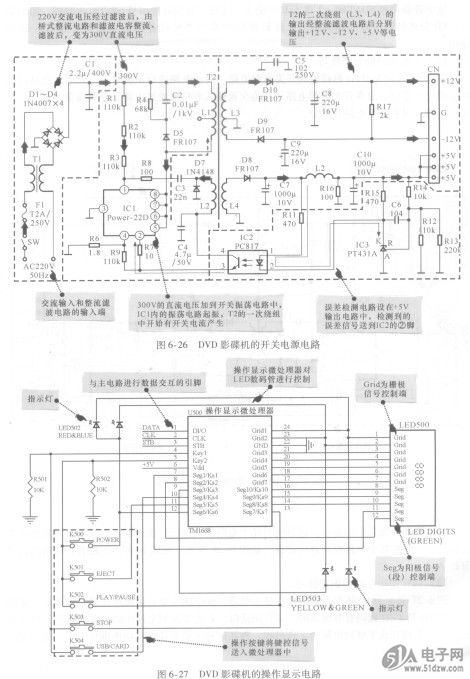

    将电路划分为几个部分后，再分别对几个电踣模块进行识读分析。根据主要元器件的功能和电压走向对各个电路模块进行识读，如图6—26所示，完成对整个开关电源电路的识读分析。


    操作显示电路的识图技巧
    图6-27所示为DVD影碟机的操作显示电路，该电路主要是由操作按键、操作显示微处理器U500和LED数码管等组成的。进行识读时，首先要找到电路中的主要元器件，然后根据连接关系很容易了解到电路的工作过程，再从这些主要元器件和功能部件人手，从而完成对电路的识读分析。 操作显示微处理器TM1668的④脚、⑤脚为键控信号输入端，微处理器输出LED数据显示控制信号，送往LED数码管中控制其显示信息。
