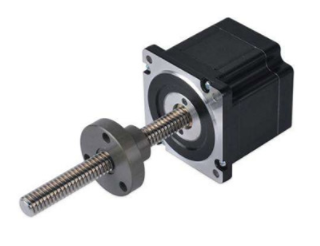

PM73488PI将电脉冲转化为角位移的执行机构。通俗一点讲：当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度（及步进角）。您可以 通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；同时您可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。

对普通电机来说，可以实现开环控制，即通过驱动器信号输入端输入的脉冲数量和频率实现步进电机的角度和速度控制，无需反馈信号。但是步进电机不适合使用在长时间同方向运转的情况，容易烧坏产品，即使用时通常都是短距离频繁动作较佳。相对伺服电机来说，伺服电机内部通过安装旋转编码器实现了反馈控制，伺服电机可以达到的转矩要高于步进电机，但是价格相对也高，所以在转矩能满足的情况下，推荐用步进电机。步进电机配合驱动器使用，很多驱动器都支持细分功能，即实现很小的步进角，控制更精确。

步进电机在构造上有三种主要类型：反应式（Variable Reluctance，VR）、永磁式（Permanent Magnet,PM）和混合式（Hybrid Stepping,HS）。

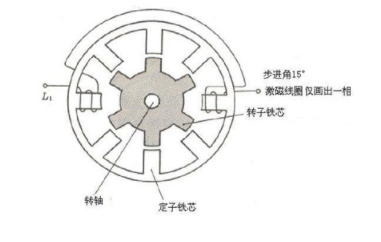

定子上有绕组、转子由软磁材料组成。结构简单、成本低、步距角小，可达1.2°、但动态性能差、效率低、发热大，可靠性难保证。

永磁式步进电机的转子用永磁材料制成，转子的极数与定子的极数相同。其特点是动态性能好、输出力矩大，但这种电机精度差，步矩角大（一般为7.5°或15°）。

混合式步进电机综合了反应式和永磁式的优点，其定子上有多相绕组、转子上采用永磁材料，转子和定子上均有多个小齿以提高步矩精度。其特点是输出力矩大、动态性能好，步距角小，但结构复杂、成本相对较高。

混合式步进电机综合了反应式和永磁式的优点，其定子上有多相绕组、转子上采用永磁材料，转子和定子上均有多个小齿以提高步矩精度。其特点是输出力矩大、动态性能好，步距角小，但结构复杂、成本相对较高。
