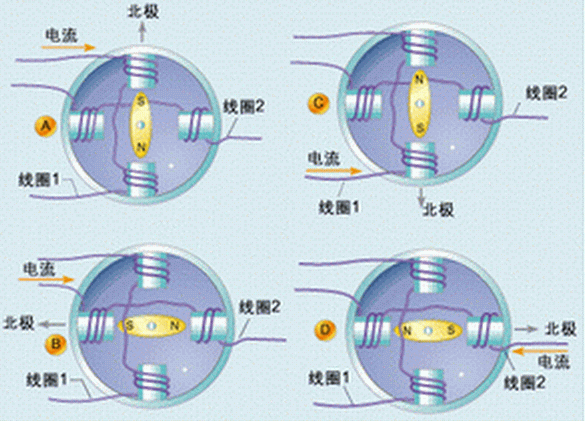

TIBPAL20R4-20MJT定子、转子是用硅钢片或其他软磁材料制成的。定子的每对极上都绕有一对绕组，构成一相绕组，共三相称为A、B、C三相。在定子磁极和转子上都开有齿分度相同的小齿，采用适当的齿数配合，当A相磁极的小齿与转子小齿一一对应时，B相磁极的小齿与转子小齿相互错开1/3齿距，C相则错开2/3齿距。A相绕组与齿1、5一一对应，而此时B相绕组与齿2错开1/3齿距，而与齿3错开2/3齿距，C相绕组与齿3错开2/3齿距，而与齿4错开1/3齿距。电机的位置和速度由绕组通电次数（脉冲数）和频率成一一对应关系。而方向由绕组通电的顺序决定。

控制精度不同步进电机的动态力矩一下子很难确定，我们往往先确定电机的静力矩。静力矩选择的依据是电机工作的负载，而负载可分为惯性负载和摩擦负载二种。一般情况下，静力矩应为摩擦负载的2-3倍内好，静力矩一旦选定，电机的机座及长度便能确定下来（几何尺寸）

低频特性不同步进电机的输出力矩随转速升高而下降，且在较高转速时会急剧下降，所以其最高工作转速一般在300～600RPM。交流伺服电机为恒力矩输出，即在其额定转速（一般为2000RPM或3000RPM）以内，都能输出额定转矩，在额定转速以上为恒功率输出。

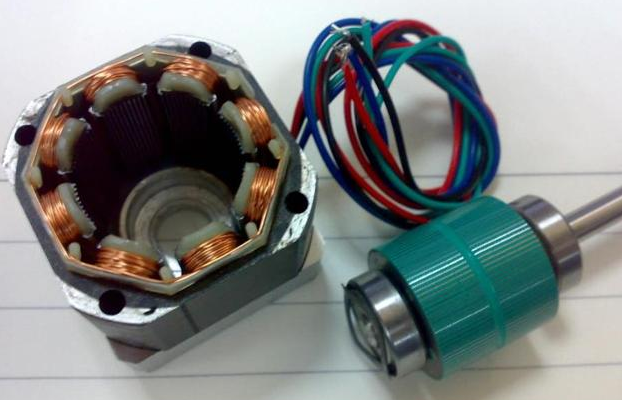

转子的外圈由 50个小齿构成，转子 1 和转子 2 的小齿于构造上互 相错开 1/2 螺距。由此转子形成了100个小齿。目前已经有转子单个加工至100齿的高分辨率型，那么高分辨率型的转子就有200个小齿。因此其机械上就可以实现普通步进电机半步(普通步进电机半步需要电气细分达到)的分辨率。

功率式：输出转矩较大，能直接带动较大负载(一般使用反应式、混合式步进电动机)。

伺服式：输出转矩较小，只能带动较小负载(一般使用永磁式、混合式步进电动机)。

步进电动机的选择：

首先选择类型，其次是具体的品种与型号。

反应式、永磁式和混合式三种步进电动机的性能指标、外形尺寸、安装方法、脉冲电源种类和控制电路等都不同，价格差异也很大，选择时应综合考虑。

具有控制集成电路的步进电动机应优先考虑。
