OTI9796 发电机电压脉动量

发布时间:2020/2/13 17:55:45 访问次数:156

OTI9796飞机发电机调压系统的作用,在飞机供电系统中,通常每台发电机都与电压调节器(简称调压器)配套工作,实现对电压的自动调节。其主要作用是:

当发电机的转速、负载大小及性质发生变化时,通过调节励磁电流,使供电系统的电压稳定于规定的水平;

在并联供电系统中,通过改变励磁电流,使各台直流发电机之间的功率均衡分配,各台交流同步发电机之间的无功功率均衡分配;

在供电系统发生故障时,提高保护装置动作的准确性。例如,电网发生短路故障时,通过调压器的作用增强发电机的励磁电流,使稳态短路电流显著增强,从而保证保护装置动作的准确、迅速。

对调压系统的基本要求,飞机电压调节器应符合机载设备通用要求。此外,根据其工作性质与特点,还需要补充或强调以下三点。

工作可靠,性能稳定,电压调节器是飞机供电系统中不可缺少的重要设各,它直接关系着电源系统能否发出符合质量要求的电能供全机用电设备使用。在飞机整个飞行过程中,调压器要持续正常工作。若出现故障,就会使飞机因失去电源而不能正常飞行,甚至造成严重事故。因此,调压器工作的可靠性至关重要;其工作性能也应稳定,在工作寿命期内不应有明显的变化,当工作环境条件在规定范围内变化时,调压器应不受或少受影响而能正常工作。

稳定性好,稳态误差小,动态品质高,飞机供电系统的工作条件、负载情况等因飞行状态的变化会有较大的急骤变化。技术规范对调压器的建压时间、允许的稳态电压变化范围、电压调整范围、发电机负载突变后电压变化和恢复时间及由调压器引入的发电机电压脉动量等都有要求。所以在设计调压器时,应妥善选择有关参数并采取有效的校正措施,使调压系统的稳定性、稳态误差及动态品质均能达到指标要求。


飞机发电机电压调节系统,持整流电压UJ不变,并不意味着保持每一相(或线)电压不变。

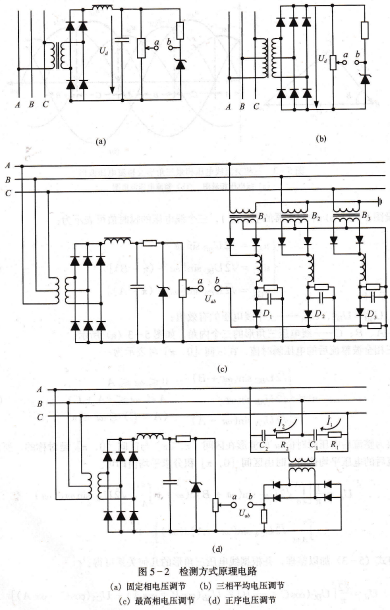

图5-2 检测方式原理电路,(a)固定相电压调节 (b)三相平均电压调节,(c)最高相电压调节 (d)正序电压调节.

图5-3所示为三相交流线电压的相量三角形及其整流电压波形图。
