MAX696CPE表5-4所列为该系统在空载和负载状态时的增益分贝数201gk、各转折频率(h、u、ωsp)、增益交接频率ωc、相位延迟g、相位裕度℃和幅值稳定裕度KG。

表5-4系统的幅频、相频及稳定性有关数据参数,工作状态201gk(clB),转折频率Kc(dB)由图5-33、5-34及表5-4可得如下结论:

不加任何校正环节的该单台发电机调压系统,不论工作在空载状态,还是额定状态,都是不稳定的,其稳定裕度γG和KG均为负值;

可通过降低系统的开环放大系数K,使幅频特性向下移动,得到正值稳定裕度而使系统稳定。然而,这样势必牺牲系统的静态精度,即改善了动态稳定性,却增加了静态偏差;

既要使系统稳定,又要保证系统的静态精度,需在系统中增设校正环节。校正环节的选择,可根据系统的传递函数,以及所要求的系统性能,运用自动控制理论有关方法(如系统的零点、极点配置等)来确定。

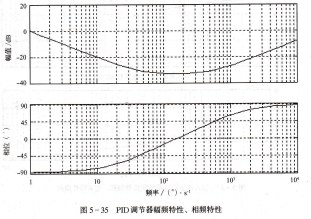

具有校正电路的系统稳定性,控制系统中,最常用的是串联校正和并联校正,最典型的校正环节是PID调节器(见图5-30)。前面已分析过PID环节的传递函数(见式(5-88)),选择参数使了2>r1>r3,这里选择参数为r1=0.002s,h2=0.02s,r3=0.001s,其幅频特性、相频特性如图5-35所示.

图5-35 PID调节器幅频特性、相频特性

调压器的功能有哪些?飞机上常用的调压器类型有哪几种?

画出PWM型调压器的组成框图,说明各部分的作用。

举例说明调制原理及波形,当发电机电压下降时,波形如何变化?

对于二级无刷交流发电机,如何在调压器中提供强励磁能力?

画出双稳压管检比电路的输出特性;如何提高检比电路的灵敏度?若稳压管为正的温度系数,当温度升高时,特性曲线如何变化?发电机电压如何变化?

调压器的输出特性指的是什么?如何求取?

写出无刷交流发电机的传递函数,分析时间常数大小对发电机动态性能的影响。

交流发电机电压检测方式有哪几种?各有什么特点?

在PWM型调压器中,哪些环节容易产生温度误差?如何补偿?

调压器为什么必须设置校正环节?在频域法中如何分析系统的稳定性?

调压器检比电路输出信号中的交流分量峰峰值与什么有关?其大小对调压器的静态调压精度有何影响?这类调压器属于有差调节还是无差调节?
