M82520-14R输出y的表达式为y=n,式中晚j为S2slsO的最小项。例如,当s2slSo=010时,根据最小项性质,只有u2为1,其余各最小项为0,故得y=D2,即只有D2传送到输出端。

数据选择器的应用,数据选择器的扩展,位的扩展上面所讨论的是1位数据选择器,如果需要选择多位数据时,可由几个1位数据选择器并联组成,即将它们的使能端连在一起,相应的选择输人端连在一起。2位8选1数据选择器的连接方法如图4.4.22所示。当需要进一步扩充位数时,只需相应地增加器件的数目。

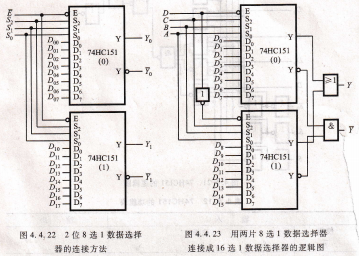

图4.4.22 2位8选1数据选择器的连接方法

图4.4.23 用两片8选1数据选择器,连接成16选1数据选择器的逻辑图(4.4.7)

字的扩展可以把数据选择器的使能端作为地址选择输人,将两片74HC151连接成一个16选1的数据选择器,其连接方式如图4.4.23所示。16选1的数据选择器的地址选择输入有4位,其最高位D与一个8选1数据选择器的使能端连接,经过一反相器反相后与另一个数据选择器的使能端连接。低3位地址选择输人端CBA由两片74HC151的地址选择输入端相对应连接而成。数据选择器除实现有选择的传送数据外,还有其他用途,下面介绍几种典型应用。

组合逻辑电路,则选择器的输出y随之接通DO、D1、D2、…、D7。当选择器的数据输人端DO~D7与一个并行8位数01001101相连时,输出端得到的数据依次为0-1-0-0―1―1―0―1,即串行数据输出。

4.4.3,1 选1的据选择器的各地址码。选择数据人数据为D2o、D17、Du、D27、D31,试依次写出对数值比较器.

数值比较器的定义及功能,在数字系统中,特别是在计算机中常需要对两个数的大小进行比较。数值比较器就是对两个二进制数A、B进行比较的逻辑电路,比较结果有A>B、1位数值比较器的逻辑图,2位数值比较器,现在分析比较2位数字A1A。和B1BO的情况,用F>j、F<l和F=i表示比较结果。当高位(Al、B1)不相等时,无需比较低位(a、B),两个数的比较结果就是高位比较的结果。当高位相等时,两数的比较结果由低位比较的结果.

FA=AB

F4=AB

F1=u=AB+AB (4.4.8)

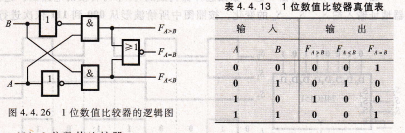

由以上逻辑表达式可画出图4.4.26所示的逻辑电路。表4.4.13 1位数值比较器真值表.
