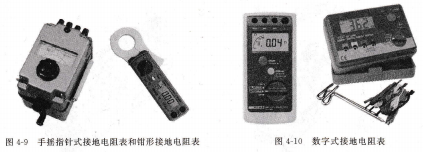

SN74ABT2241NSR图4-9 手摇指针式接地电阻表和钳形接地电阻表

图4-10 数字式接地电阻表

手摇指针式接地电阻表,手摇指针式接地电阻表是一种较为传统的测量仪表,由手摇发电机、电流互感器、滑线电阻、电流表及辅助探棒和导线等组成。表上有4个接线端子:两个E端、一个P端、一个C端。它的工作原理是采用三点式基准电压比较法,接线方式如图4-11所示。

手摇式指针式接地电阻表使用及注意事项:

熟读使用说明书,全面了解仪器的结构、性能及使用方法,并在仪表的有效校验期内使用。

将接地干线与接地体的连接点或接地干线上所有接,手摇式指针式接地电地支线的连接点断开,使被测接地体脱离任何连接关系成为,阻表三点式接线图独立体,以避免接地体影响测量的准确性。

禁止在有雷电或被测物带电时进行测量。

将手摇式接地电阻表水平放置后,检查指针是否指向中心线,否则通过机械调零旋钮进行调节,见图4-12所示。

正确接线,仪表与被测物接地极E′、辅助地极P′和探测电极C′应牢固接触。

将“倍率标度”旋钮(或称粗调旋钮)置于最大倍数,转动发电机转柄(指针开始偏移),并逐步使其转速达到120r/min。

随着指针偏转,同时旋动“测量标度盘”旋钮(或称细调旋钮)使指针恢复到中心线。

计算测量结果:被测电阻=测量标度盘读数×倍率标度。

如果刻度盘读数小于1时,指针仍未取得平衡.说明倍率标度倍数过大。可将倍率开关置于小一挡的倍率,重新调整“测量标度盘”使指针指向中心线上并读出准确读数。

如果发现仪表检流计指针有抖动现象,可变化摇柄转速,以消除抖动现象,数字式接地电阻表,见图4-13所示。

数字式接地电阻表的检测原理与手摇式基本相同,采用多种基本的接地测试方法,其中包括三线电压降测试法及两线接地电阻测试法,但是其稳定性比手摇指针式高,而且使用更简单,测试结果直接在LCD显示屏上显示,至被保护的电器设备.
