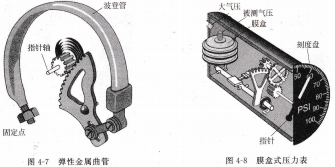

SN74AUC1G07DCKR大气压指针车由固定点,图4-7 弹性金属曲管.

图4-8 膜盒式压力表

授地电阻表的功能、操作及应用,电气设备使用的接地通常分为工作接地、保护接地、防雷接地、屏蔽接地等,相应接地线的主要作用有:提供电源回路、保护人体免受电击、将雷击电流有效地泄入大地、屏蔽设备内部电路免受外界电磁干扰或防止干扰其他设各。

设各接地的方式通常是设置金属接地桩、金属网等导体,通过电缆线与设各内的地线或机壳相连。根据系统的分布区域和重要程度,接地形式分为单点接地和多点接地,目的是保证设备的接地电阻应尽可能地小,接地更加可靠。接地电阻表是检验、测量接地电阻的常用仪表,其测量功能、内容与精度是一般万用表所不能相比的。

测量接地电阻最基本的原理就是在接地点上加上电流,通过检测流过接地点的电流和压降,换算出接地电阻。

接地电阻测量方法通常有以下几种:两线法、三线法、四线法、单钳法和双钳法。各种方法各有特点,实际测量时,尽量选择正确的方式,才能使测量结果准确无误。

两线法 在有已知良好接地点的情况下,测董良好接地点和被测接地点电阻值之和,计算出被测接地点电阻。

三线法 测试条件是必须有两个接地棒:一个辅助地和一个探测电极,各个接地电极间的距离不小于20m。测试原理是在辅助地和被测地之间加上电流,测量被测地和探测电极间的电压降,测量结果包括测量电缆本身的电阻。

四线法 基本原理同三线法,是所有接地电阻测量方法中准确度最高的.在低接地电阻测量和消除测量电缆电阻对测量结果的影响时替代二线法。

单钳法 使用钳形接地电阻表测量多点接地系统中的每个接地点的接地电阻,而且不能断开接地连接防止发生危险。

双钳法 多点接地系统,测量单个接地点的接地电阻。常用的测量仪器是手摇指针式接地电阻表、数字式接地电阻表和钳形接地电阻表,如图4-9、图4-10所示。

膜盒钳形接地电阻表,钳形接地电阻表和手摇式接地电阻表的测量原理完全不同。手摇式接地电阻表在使用时,应将被测接地桩与设备断开,以避免设各自身接地体影响测量的准确性。钳形接地电阻表是用来测量任何有回路系统的接地电阻,在仪器本身能产生一个电源电势,通过钳口内部的电磁线圈,利用电磁感应原理,在构成环路的被测线缆中产生电流,同时钳口测出回路中的电流,即可计算出回路中的总阻抗,测试结果直接在LCD显示屏上显示。

钳形接地电阻表的最大特点是不需要辅助地极,只要钳住接地线就能测出其接地电阻;它还有一个很大的优点是可以对在用设各的接地电阻进行在线测量,而不需切断设各电源或断开地线。另外,它具有快速测试、操作简单等优点,并具有数值保持及智能提示等独特功能。但也存在着精度不高的问题,特别是接地电阻在小于0.7Ω以下时,无法分辨。

钳形接地电阻表测量注意事项:

注意是否单点接地,被测地线是否已与设备连接,有无可靠的接地回路。

注意测量位置,选取合适的测量点。选取的测量点不同,测得的结果是不同的。

注意“噪声”干扰,地线上较大的回路电流对测量会造成干扰,导致测量结果不准确,甚至使测试不能进行,很多仪表在这种情况下会显示出“Noise”或类似符号。

由于钳口法测量采用电磁感应原理,易受干扰,测量误差比较大,不能满足高精度测量要求,所以建议在外界有强干扰的情况下选用地桩辅助法进行测量。

另外,由于钳形接地电阻表的特殊结构,使它可以很方便地作为电流表使用,很多这类仪表同时具有钳形电流表的功能。

示波器的J桑作、功能和应用,示波器是常用的电子仪器之一。它可以将电压随时间的变化规律显示在荧光屏上,以便研究它的大小、频率、相位和其他的变化规律,还可以用来显示两个相关的电量之间的函数关系。因此,示波器已成为测量电量以及研究可转化为电压变化的其他非电学物理量的重要工具之一。

示波器的操作功能面板,数字示波器向用户提供简单而功能明晰的前面板,以进行基本的操作。一般包括旋钮和功能按键。通过菜单操作键,可以设置当前菜单的不同选项。通过不同的功能键,可以进入不同的功能菜单或直接获得特定的功能应用,如图4-12所示。不同厂家的产品,前面板不同,但功能基本相同。

显示屏,通过显示界面,用户可以观察到被检测参数的波形及界面各部分的说明,如图4-13所示。
