THS4130ID测试如果进行短路实验,比较大的短路电流会将手摇发电机烧毁。对于数字式兆欧表使用前只能进行开路试验,不能进行短路实验,因为会使兆欧表内的电池能量瞬间释放,致使数字式兆欧表无法使用。

校验时,应将兆欧表放在水平固定的工作台面上,一手按住表身,另一只手摇动兆欧表摇柄。开路校验就是将兆欧表的连接线开路,摇动手柄到额定转速,指针应指在“∞”处,说明兆欧表测试机构正常。短路校验是将两连接线短接,缓慢摇动手柄1/4至半圈,指针应迅速指在“0”处,说明兆欧表接线及表笔正常可用。

测量时必须正确接线。手摇式兆欧表测量绝缘电阻时,一般只用“L”和“E”端。测量回路对地电阻时,“L”端接被测设各导体,“E”端接地线或金属外壳;测量回路之问的绝缘电阻时,两个回路分别与L、E连接,如图表4-1所示.

使用手摇式兆欧表检测时,按顺时针方向由慢到快摇动兆欧表的手柄,当转速达到120r/min时,手摇发电机要保持匀速,不可忽快忽慢而使指针不停地摆动,最后保持到120r/min。用手摇式兆欧表测量绝缘电阻时,一般规定以摇测1 min后的读数为准各;因为在绝缘体上加上直流电压后,流过绝缘体的电流(吸收电流)将随时间的增长而逐渐下降。而绝缘的直流电阻率是根据稳态传导电流确定的,并且不同材料的绝缘体,其绝缘吸收电流的衰减时间也不同。但是试验证明,绝大多数材料其绝缘吸收电流经过1min已趋于稳定,所以规定以加压l min后的绝缘电阻值来确定绝缘性能的好坏。使用数字式兆欧表测量时,需要待测量数值稳定之后才能记录数值。

测量完毕进行拆线。对非电容性负载直接拆线即可。对电容性较小的负载,拆线前要进行放电;对电容性较大的负载,拆线时保持兆欧表的转速不变,用一只手拆下E端即负极接线端,然后再对被测设备放电,放电方法是将测量时使用的地线从摇表上取下来与被测设备短接一下即可,最后再拆线。在兆欧表手柄未停止转动或被测物设备未放电前,不可用手去触及被测物的测量部位及引线的金属部分,以防触电。

气压仪表概述,压力的应用范围高至气体钢瓶的压力,低至真空系统的真空度。压力通常可分为高压、中压、常压和负压。压力范围不同,测量方法不一样,精确度要求不同,所使用的单位也各有所不同。

飞机的一些重要参数都使用了气压仪表来测量和显示,例如飞行高度、速度、马赫数、升降速度和座舱压力等。在地面维护时,常用到一些气压仪表,如图4-6所示。本教材主要讲述在维修中常用到的气压仪表。

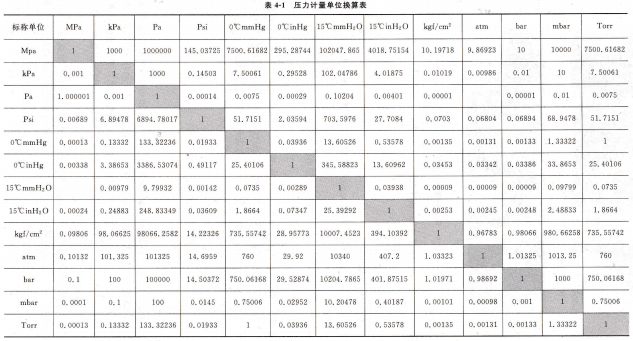

压力单位常用压力单位有:

▲兆帕(MPa);千帕(kPa);帕(Pa)。

▲磅力/英寸2(lbf/in2,psi)。

▲毫米汞柱(mmHg)。

▲英寸汞柱(inHg)。
