CY28347ZC 示波器的多种自动测量功能
发布时间:2019/12/30 18:29:19 访问次数:1942
CY28347ZC按“FORCE”按钮:强制产生一触发信号,主要应用于触发方式中的“普通”和“单次”模式。
自动测量,如图4-19所示,在“MENU”控制区的“MEASURE”为自动测量功能按键。
按“MEASURE”自动测量功能键,系统显示自动测量操作菜单。示波器一般具有多种自动测量功能,包括:峰一峰值、最大值、最小值、幅值、占空比等。
选择参数测量 按2号或3号菜单操作键选择测量类型,查找感兴趣的参数所在的分页。按钮操作顺序为:MEASURE―)电压测量、时间测量一)电压1/3、……
获得测量数值 应用2、3、4、5号菜单操作键选择参数类型,并在屏幕下方直接读取显示的数据。若显示的数据为“烙糕※”,表明在当前的设置下,此参数不可测。
清除测量数值 按4号菜单操作键选择清除测量。此时,所有的自动测量值从屏幕消失。
光标测如图,4-20所示,在“MENU”控制区的“CURSOR”为光标测量功能按键。
自动测呈STORAGEUTILITY,查旦自动测量光标测量,光标模式允许用户通过移动光标进行测量,光标测量分为3种模式。
手动方式,光标电压或时间方式成对出现,并可手动调整光标的间距。显示的读数即为测量的电压或时间值。当使用光标时,需首先将信号源设定成所要测量的波形。手动光标测量方式是测量一对电压光标或时间光标的坐标值及二者间的增量。手动光标操作和光标调整增量如表4-2和表4-3所示。

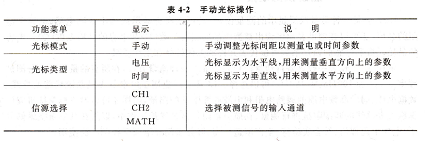

手动光标操作功能,说明光标模式手动调整光,距以测量电或时间数,光标类型光标显示为水平线,用来测量垂直方向上的参数,光标显示为垂直线,用来测量水平方向上的参数,信源选择选择被测信号的,输人通道显示手动电压时间.
在电路分析设计过程中,计算机仿真是一种非常有效的辅助手段。在众多电路仿真软件中,SPICE①是应用最为广泛的一种仿真程序。其中rs表示P区和N区体电阻,一般为几欧到几十欧。Cd为势垒电容和扩散电容的总和,且为非线性元件。
二极管的小信号SPIC E模型所示,此时,rd就是小信号模型中的动态电阻,Cd则为静态工作点o(7D、rD)下的电容,且为线性电容。
半导体二极管和组成其他半导体器件的基础,它是由P型半导体和N型半导体相结合而形成的。对纯净的半导体(例如硅材料)掺入受主杂质或施主杂质,便可制成P型和N型半导体。
