64C3BC80高频磁芯变压器

发布时间:2020/1/21 16:53:53 访问次数:569

64C3BC80色码电感器 色码电感器是具有固定电感量的电感器,电感量标志方法同电阻一样,以色环来标记。

阻流圈(扼流圈) 限制交流电通过的线圈称阻流圈,有高频阻流圈和低频阻流圈两种。

偏转线圈 偏转线圈是电视机扫描电路输出级的负载,偏转线圈要求是偏转灵敏度高、磁场均匀、Q值高、体积小、价格低。

磁珠电感 磁珠由氧磁体组成.可以把交流信号转化为热能,电感把交流存储起来,缓慢地释放出去。磁珠对高频信号才有较大阻碍作用,一般规格有100Ω/100MHz,磁珠在低频时电阻比电感小得多。

共模电感 共模电感称为共模扼流圈,是在一个闭合磁环上对称绕制方向相反、匝数相同的线圈。信号电流或电源电流在两个绕组中流过时方向相反,产生的磁通量相互抵消,扼流圈呈现低阻抗。共模噪声电流(包括地环路引起的骚扰电流,也称作纵向电流)流经两个绕组时方向相同,产生的磁通量同向相加,扼流圈呈现高阻抗,从而起到抑制共模噪声的作用。

贴片电感 贴片电感又称为功率电感、大电流电感、表面贴装高功率电感,具有小型化,高品质,低漏磁,低电阻,耐大电流,高能量储存和较高Q值,低阻抗的特性。主要应用在电脑显示板卡、笔记本电脑、脉冲记忆程序设计,可提供卷轴包装,适用于表面自动贴装变压器.

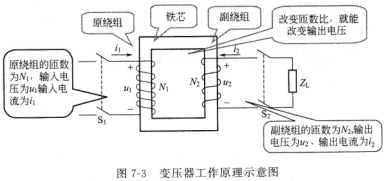

变压器是通过电磁感应原理,或是利用互感作用,将一种等级(电压、电流、相数)的交流电,变换为同频率的另一种等级的交流电,其主要用途是变换电压,故称为变压器。变压器符号与外形如图7-3所示。变压器有初、次级之分,根据用途不同可分为低频原绕组副绕组,改变匝数比,就能改变输出电压,原绕组的匝数为Ⅳ1.输人电压为″1输人电流为副绕组的匝数为Ⅳ2,输出电压为″2输出电流为u2.



天学通电子元器件及电路,变压器工作原理示意图,变压器的效率 在额定功率时,输出功率和输入功率的比值,叫作变压器的效率,即u=f×100%

式中,叩为变压器的效率;Pl为输人功率;P2为输出功率。

变压器分类,按用途分电源变压器、隔离变压器、调压器、输入/输出变压器(低频变压器、中频变压器、高频变压器)、脉冲变压器。

按导磁材料分硅钢片变压器、低频磁芯变压器、高频磁芯变压器。

按铁芯形状分E形变压器、C形变压器型、R形变压器、o形变压器。

按相数分单相、二相等。

按绕组分单绕组、双绕组、三绕组、自耦变压器。

常用变压器的介绍,电源变压器 主要用来升压或降压,升压变压器的初级绕ⅣlⅣ2.
