60650-2感应电动势要比初级所加的电压高
发布时间:2020/1/21 16:57:44 访问次数:1584
60650-2电感器、变压器输入、输出变压器、中频变压器、宽频带变压器、脉冲变压器等。
铁芯是变压器的磁路部分,同时作为变压器的机械骨架。铁芯一般由0.35~0.5mm厚的硅钢片叠装而成。硅钢片的两面涂以绝缘漆,使片间绝缘,以减小涡流损耗。
绕组是变压器的电路部分,它一般是用具有绝缘的漆包圆铜线、扁铜线或扁铝线绕制而成。接于高压电网的绕组称为高压绕组;接于低压电网的绕组称为低压绕组。
变压器一般由导电材料、磁性材料和绝缘材料三部分组成。
导电材料 主要是各种强度较高的漆包线.也会使用纱包线(高频变压器)。
磁性材料 电源变压器、低频变压器是以硅钢片为主。中频变压器、脉冲变压器、振荡变压器是以铁氧体磁材为主。
绝缘材料 除骨架之外,还有层间绝缘材料、浸渍材料等。

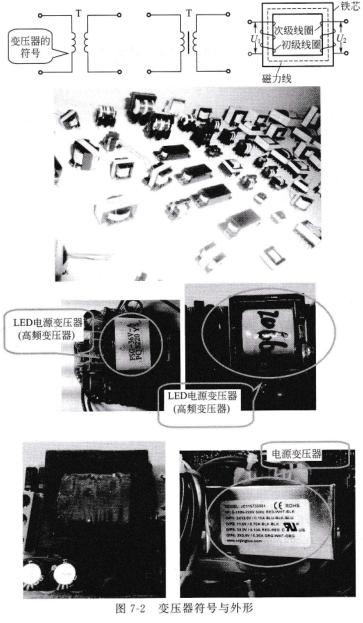

变压器原理电压比 变压器两组线圈圈数:分别为N1和N2,N1为初级.N2为次级。变压器工作原理示意图如图7-2所示。在初级线圈上加一交流电压,在次级线圈两端就会产生感应电动势。当N2>N1时,其感应电动势要比初级所加的电压还要高.这种变压器称为升压变压器;当N2(Nl时,其感应电动势低于初级电压.这种变压器称为降变压器。初级、次级电压和线圈圈数间具有下列关系:
ru1\uT,u=f=uz
式中,ui为电压比(圈数比)。当u7<1时,则N1>N2,比>U2,该变压器为降压变压器。反之则为升压变压器。
