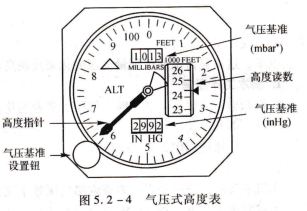

UPD78045FGF-088一种典型的气压高度表如图5.2-4所示,其指示刻度盘为均匀刻度,每小格20盘,高度表的读数是计,气压式高度表数器数字读数和表盘读数的组合。例如:高度表上计数器窗口为24,000n,高度指针指示约为635盘,所以此时的高度为24,635 ft。

气压式高度表的使用,其各种测量的方法.

标准气压高度的测量,利用气压高度表测量标准气压高度时,先转动调整旋钮使指针指示当地机场对应的标准气压高度,此时气压刻度盘应指示“760”,指针指示的数值就是标准气压高度。

绝对高度的测量,因为绝对高度是以海平面为基准面的高度,所以,用气压高度表测量绝对高度时,转动调整旋钮使气压计数器指示出修正的海平面气压,其指针指示的即为飞机的绝对高度。

相对高度的测量,因为相对高度是以机场为基准面的高度,所以利用调整旋钮拨动高度表的指针和气压刻度盘,使气压刻度盘指示出飞机起飞或降落机场的地面气压,这时高度表的测量起点是飞机起飞或降落机场,高度表指针指示的就是飞机相对于起飞或降落机场的相对高度.

高度表在机场的零位调整,若飞机在飞行中选定某降落机场为基准面,使高度表测量相对于机场的相对高度时,飞机落地后,高度表指针应指零位。由于机场地面的气压经常变化,有时飞机在地面,高度表不指示零位,这时就需要调整零位。其方法是:先从气象台了解当时该机场的气压,然后转动调整旋钮,使高度指示零位。此时气压计数器应指示当时该机场的气压。

升降速度表,飞机在飞行中,高度会发生变化,例如飞机爬升或下降。高度的变化率是单位时间内飞机高度的变化量,也可称为“升降速度”、“垂直速度”或“升降率”。测量高度变化率的方法很多,这里只讨论通过测量气压变化来反映高度变化率的升降速度表。

基本工作原理,我们知道,飞机高度变化时,气压也随着变化;气压变化的快慢,可以表示飞机高度变化的快慢,即升降速度的大小。因此,只要测量出气压变化的快慢,就能表示飞机的升降速度。
