SG106T或比特率①,例1.1,1 某通信系统每秒钟传输1544000位(⒈544兆位)数据,求每位数据的时间。

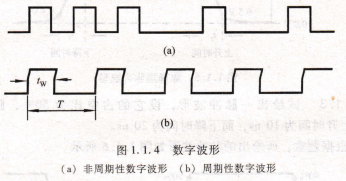

解:按题意,每位数据的时间为1.544,周期性和非周期性与模拟波形相同,这两类数字波形,数字波形(a)非周期性数字波形 (b)周期性数字波形.

周期性数字波形常用周期r和频率r来描述。脉冲波形的脉冲宽度用fw表示,它表示脉冲的作用时间。另一个重要参数是占空比g,它表示脉冲宽度tw,占整个周期r的百分数,常用下式来表示,当占空比为50%时,称此时的矩形脉冲为方波,即0和1交替出现并持续占有相同的时间。

设周期性数字波形的高电平持续6 ms,低电平持续10 ms,求占空比g。

解:因数字波形的脉冲宽度Jw=6 ms,周期r=(6+1o)ms=16 ms

g=us・ub×100%*375%

实际数字信号波形,在实际的数字系统中,数字信号并没有那么理想。当它从低电平跳变到高电平,或从高电平跳到低电平时,边沿没有那么陡峭,而要经历一个过渡过比特率系Bit rme的译称,数字电路与数字信号,HDL文本输人 硬件描述语言是用文本的形式描述硬件电路的功能、信号连接关系以及时序关系。它虽然没有图形输入那么直观,但功能更强,可以进行大规模、多个芯片的数字系统的设计。常用的HDL有ABEL、ⅤHDL和Ⅴerilog HDL等。

测试平台 当逻辑电路的设计输人到计算机后,需要测试其逻辑功能或时序关系的正确性。测试平台用于编写或绘制激励信号。

仿真和综合工具 仿真工具包括对电路的功能仿真和时序仿真。功能仿真用于验证电路的功能和逻辑关系是否正确。时序仿真考虑门及连线的延时,验证系统内部工作过程及输人输出的时序关系是否满足设计要求。综合工具将HDL描述的电路的逻辑关系,转换为门和触发器等元件及其相互连接的电路形式。

数字电路的测试技术,数字电路在正确设计和安装后,必须经过严格的测试方可使用。测试时必须各有下列基本仪器设各。

数字电压表 用来测量电路中各点的电压,并观察其测试结果是否与理论分析一致。

电子示波器 常用来观察电路各点的波形。一个复杂的数字系统,在主频率信号源的激励下,有关逻辑关系可以从波形图中得到验证。逻辑分析仪是一种专用示波器,例如,它可以同时显示8~32位的数字波形,十分有利于对整体电路各部分之间的逻辑关系进行分析。

模拟信号和数字信号,模拟信号,人们在自然界感知的许多物理量中,有一些物理量例如速度、压力、温度、声音、质量以及位置等具有一个共同的特点,即它们在时间上是连续变化的,幅值上也是连续取值的。这种连续变化的物理量称为模拟量,表示模拟量的信号称为模拟信号,处理模拟信号的电子电路称为模拟电路。在工程技术上,为了便于处理和分析,通常用传感器将模拟量转换为与之成比例的电压或电流信号,然后再送到电子系统中进一步处理。电压和电流常用图形来表示,图1.1.1(a)所示为由热电偶得到的一个模拟电压信号波形。

数字信号,与模拟量相对应的另一类物理量称为数字量。它们是在一系列离散的时刻取值,数值的大小和每次的增减都是量化单位的整数倍,即它们是一系列时间离散、数值也离散的信号。表示数字量的信号称为数字信号。将工作于数字信数字电路与数字信号.
