6650S电感器、变压器用来限电感器和电容器一样,也是一种储能元件,百r以将电能转变为磁场能,并将能量储存在磁场中。电感器基本单位是亨利(H).常用单位为毫亨(mH)。1H=103 mH=106uH电感器常和电容器一起工作,构成LC滤波器、LC振荡器等。同时人们还利用电感的特性,制造了扼流圈、变压器、继电器等电子产品。电感器的特性恰恰与电容的特性相反,它具有“阻交通直”的特性。

电感器一般由骨架、绕组、屏蔽罩、封装材料、磁芯或铁芯等组成。

骨架 泛指绕制线圈的支架,通常是采用塑料、胶木、陶瓷制成,可根据实际需要制成不同的形状,如图6-25所示。

体积较大的固定电感或可调电感,一般情况下都是将漆包线(或纱包线)环绕在骨架上之后将磁芯或铜芯、铁芯等装人骨架的内腔,这样可以提高电感量。

小型电感一般情况下不使用骨架,而是直接将漆包线绕在磁芯上。

空心线圈(脱胎线圈)不用磁芯、骨架和屏蔽罩等,在模具上绕好后再脱去模具,但线圈与线圈之间要拉开距离。

绕组 指的是具有规定功能的线圈,是电感的基本组成部分。绕组有单层与多层之分。单层层绕组有分层平绕、乱绕、蜂房式绕法等。

磁芯与磁棒 一般采用镍锌铁氧体或锰锌铁氧体等材料,有“工”字形、柱形、帽形、“E”形、罐形等多种形状。

铁芯 其材料主要有硅钢片、坡莫合金等,其外形多为“E”形。

屏蔽罩 为了避免电感在工作时产生的磁场,影响工作电路或其他元器件正常工作,可以增加金属屏蔽罩来防止磁场扩散。采用屏蔽罩的电感,会增加线圈的损耗,降低Q值。

封装材料 电感绕制好之后,要用封装材料将线圈和磁芯等密封起来。常用的封装材料是塑料或环氧树脂等。

电感的分类，按功能分为振荡线圈、扼流圈、耦合线圈、校正线圈和偏转线圈。

按是否可调分为固定电感、可调电感和微调电感。

按结构分为空心线圈、磁芯线圈和铁芯线圈。

按形状分为线绕电感(单层线圈、多层线圈及蜂房线圈)、平面电感(印制板电感、片状电感)。

常用电感的介绍,单层线圈 单层线圈是用绝缘导线一圈挨一圈地绕在纸筒或胶木骨架上,如收音机中波天线。

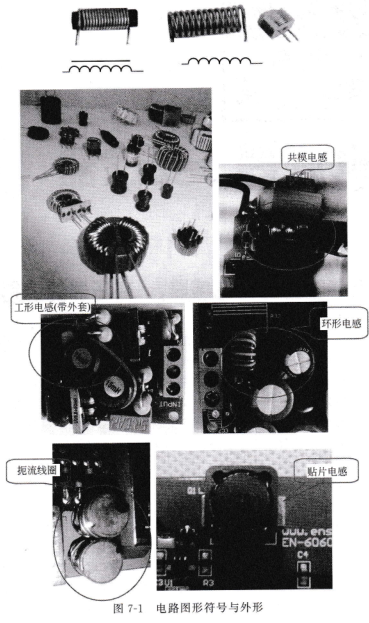

蜂房式线圈 所绕制的线圈其平面不与旋转面平行.而是相交成一定的角度.称为蜂房式线圈。导线旋转一周时来回弯折的次数,称为折点数。蜂房式绕法的优点是体积小,分布电容小,且电感量大。蜂房式线圈采用蜂房绕线机来绕制,折点越多,分布电容越小,如图7-1所示。

铁氧体磁芯和铁粉芯线圈 线圈的电感量大小与磁芯有无相关。在空芯线圈中插人铁氧体磁芯,可增加电感量及提高线圈的品质因数。

铜芯线圈 铜芯线圈在超短波范围应用较多,利用旋动铜芯在线圈中的位置来改变线圈的电感量,这种调整线圈方法比较方便、耐用。
