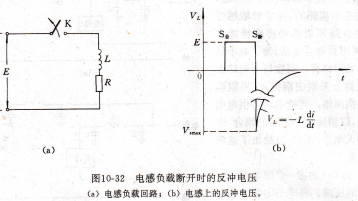

M34280MK-604FP高频辐射噪声,辉光放电是更强烈的噪声源,图10-32电感负载断开时的反冲电压,(a)电感负载回路;(b)电感上的反冲电压。

反冲电压的。抑制电路有多种形式,如果情况不严重的话,把抑制电路并接在电感负载的两端要比并接在触点上更经济些,因为,一般触点数目是比较多的。表10-4列出电感负载的几种瞬态抑制方法的比较。

由表10-4可见,采用稳压管一二极管和稳压管―稳压管进行瞬态抑制是两种最佳的方法。这两种方法不仅能把瞬态反冲电压限制在所要求的范围内,同时在电感负载是继电器线圈时对其释放时间的影响达到最小的程度。在10.4.1节所介绍的脉冲抑制器(即浪涌吸收器)也是一种较理想的抑制方法,它还可用于交流电路。

干扰耦合的抑制措施,电路性耦合干扰的抑制,减小耦合的公共阻抗两回路间的公共阻抗越小,则电路性耦合所形成的干扰也越小,因此减小耦合阻抗可以抑制电路性干扰。如果两个电路的回路或两个系统彼此无关,信号独立,则不应有电的连接,以免形成电路性耦合,如图10-33所示。

一般来说,导线的阻抗通常就是耦合阻抗,其电感部分的作用随系统的上限频率升高而增大,因此要减小电路性干扰,就必须减小公共导线上的阻抗(包括电阻和电感),可采取增大截面、减小接触端和插头的接触电阻等措施来降低电阻值,也可采取减小公共导线的长度和回线问距离,采用直线布线等措施来减小导线电感。

采用电路去耦,所谓电路去耦指的是各个不同的电流回路之间仅在唯一的一个点作电的连接,在这一点就不可能流过电路性干扰电流,便可达到两电路回路间的电路去耦的目的。图10-34给出了两个电路去耦的例子,并指出正误连接方法。(a)图中信号电流可通过公共回路相耦合,不能达到去耦的目的,(b)图中仅在接收端一点相连,信号电流是去耦的。

图10-34 两个信号去耦的正误接法,(a)错误接法;(b)正确接法。

采用电位隔离,电流回路的电位隔离是避免电路性干扰的可靠方法。互不共用信号的独立电流回路或系统之间,应该避免不必要的电路耦合c电平相差悬殊的相关系统(譬如信息传输设各和大功率电气设各之闸)采用电位隔离是值得推荐的,而且经常是必须采取的措施。信号相关的电流回路的电位隔离,可采用按下述原理工作的元件来完成:①电气一视械原理(继电器);②电磁原理(变压器);③光电原理(光电耦合器件)。

滤波是抑制传导干扰的有效措施,根据干扰频率和有用信号的频率关系,选用合适的号回线.
