JMK316BJ106KLD电源和接地指示,接地指示,23-34-11中SM105的关联线路23-43-13接地信息参考23-34-11(见图2-55)。

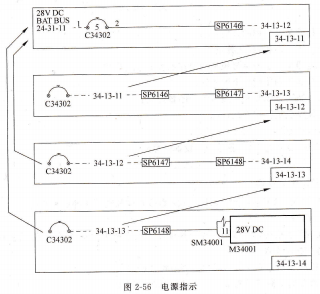

电源指示,当电源经跳开关到终端所经环节较多时,可用多个分图表示(见图2-56)。

标识00章节GENERAL介绍了WDM手册线路图用到的各种元器件标识,要识别线路图,必须熟悉常用标识。具体标识见手册,这里不再详述。

在线路图中用大写字母加“―”表示小写字母,如A-=a。

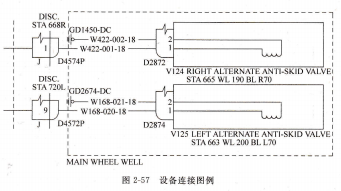

一般来说找到线路图,仅仅是识图的第一步。在识图中还应注意其他信息,如方框的作用。一个方框代表一个大的组件、设各架、区域(如:起落架,发动机等)。方框所代表组件的名称和编号等列举在该方框的左下角,在查询线路图中某些组件的时候可以利用方框来区别。如图2-57表示备用防滞活门的连接,实线方框下是设备号、组件名称和所在位置信息,虚线说明该线路离开主轮舱,在接头处还标有接头的站位668R和720L。

手册可查询到的信息,通过导线识别号查找线路图;

根据线路图中导线的连接关系确定该导线在飞机上的位置;

通过导线识别号查找备用线;

查找插头上不用的插钉/孔;

查找插头的插钉/孔数量;

通过插头上小写字母识别导线在插头的安装位置;

查找和识别接线片上的导线;

通过插头查找未列在线路图中的备用线;

查找飞机上拼接管数量;

查找线路图中标注的拼接管;

通过线路图上的设备号确定设备件号;

通过设备清单查找设各在飞机上的位置。

线路图手册查询,线路图手册查询基本可分为两种方式:直接查询和利用各种清单查询。

直接查询,已知航线可更换件名称或航线可更换件在飞机系统中的章节号,可借助各章节目录进行直接查询。查询步骤:

根据相关信息确定该架飞机的有效性代码。

检查临时改版清单有无该信息的临时改版记录。

根据已知信息判定其所属ATA章节号。

根据章节号,在手册中找到需要的线路图。
