KL32LTE015K按封装结构及外形分类:金属外壳晶振、玻璃外壳晶振、胶木壳晶振、塑料外壳晶振。

金按引出电极数目分类:双电极(二端)型晶振、三电极(三端)型晶振、四电极(四端)型晶振。

按用途分类:电视机用、影碟机用、无线通信用、电子钟表用。

按基本谐振电路分类:并联晶振、串联晶振。

符合引脚常用晶振简介，目前常用晶振有两大类,有无源晶振与有源晶振两种。

无源晶振(Crystal) 无源晶振要和分立的阻容元件协同,才能产生振荡信号。在MCU中常使用的2脚或3脚的品振,就是这种晶振.是一种目前最常用的晶振。

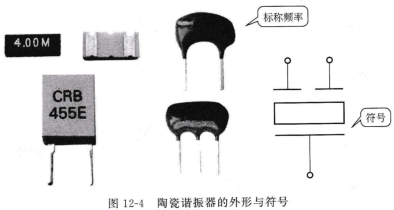

源晶体需要芯——有源晶振(oscillator) 用石英晶体作振荡器时,通常要结合具体的振荡电路,才能完成完整的振荡,将完整的振荡电路称为有源电路。如果把完整的带晶体(无源晶体)的振荡电路(或者再加其他控制功能电路)集成在一起,封装好,引出4个引脚(贴片式封装),这种晶振称为有源晶振,有源晶振是将无源晶振经过深不要求是上,则装的电子元件,主要起产生频率的作用,具有稳定性、抗干扰性能良好的特点,广泛应用于各种电子产品中,比石英晶体谐振器的频率精度要低,但成本也比石英晶体谐振器低。目前陶瓷谐振器的类型按照外形可以分为直插式和贴片式两中。陶瓷谐振器的外形与符号如图12-4所示。

陶瓷谐振器的外形与符号，陶瓷滤波器 陶瓷滤波器是由锆钛酸铅陶瓷材料制成的,将陶瓷材料制成片状,两面涂银作为电极,经过直流高压极化后就具有压电效应。陶瓷滤波器具有性能稳定,抗干扰性能良好,无需调整,价格低等优点,取代了传统的LC滤波网络,广泛应用于各种电子产品中作选频元件。

陶瓷陷波器 陶瓷陷波器是利用压电陶瓷的压电效应制成的带阻滤波器,可阻止或滤除信号中有害分量对电路的影响。陶瓷陷波器有两端型和三端型两种,在电路中的文字符号及图形符号与陶瓷滤波器相同。

声表面波滤波器 声表面波滤波器简称SMWT或SAM。
