S82V16520-7A对接拼接管0.60-0.85in,最小1.lin,胶带末端热缩套管,第一层胶带,第工法胶带,拼接管、绝缘胶带和热缩套管的位置,以使用绝缘拼接管进行修理,需要从标准线路施工手册中找到拼接管的件号、压接工具的件号和压接施工程序。

导线出现损伤的具体位置,标准线路施工手册目录.

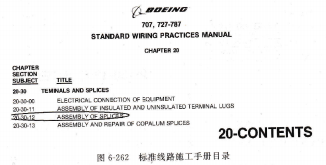

步骤1:在标准线路施工手册中找到导线修理的具体章节20-30-12,如图6-262所示。

步骤2:进人标准线路施工手册20-30-12的分目录,找到通用信息中的1,BAssembly of Specded Splices(专用拼接管装配),如图6-263所示。

步骤3:进人标准线路施工手册20-30-121.B,在表格1中找到使用的绝缘对接拼接管的件号是NAS1388-(),施工程序在6.B。

步骤4:进入标准线路施工手册20-30-12的分目录,在件号和描述中找到绝缘对接拼接管的件号在3.B。

带有源负载的射极耦合差分式放大电路,电路组成,电路如图所示,其中T1、T2对管是差分放大管,T3、T4对管组成镜像电流源作为T1、T2的有源负载,T5、T6对管,R,Re6和Re5构成电流源为电路提供稳定的静态电流。该电路是双人一单出差分式放大电路。

带有源负载的射极耦合差分式放大电路,工作原理,静态时,u1=vi2=0,由ycc、u7EE、R、T6和Re6决定电路的基准电流,即JE6≈rREF=uc+yEE-yE6R+

电路的电流源电流:故该电路又称比例电流源电路。差分电路的静态偏置电流rc1=Jc2≈rc3=rc4=rc5/2=r0/2,此时输出电流j0=rc4~rc2=o,没有信号电流输出。

当加人信号电压vid时,uJ=-%2=叱d/2,T电流增加、T2电流减小,即u1=-u2,流入电流源的电流不变(即Jo不变),ve=0,故交流通路,图中画出的电流为信号电流,九3=jc1,fc4=t3,u2=-je1。所以输出电流i0=u4-u2=u1-(-Jc1)=2u。由图可见,带有源负载差分放大电路的输出电流是基本单端输出差放的两倍,差分式放大.

波音系列飞机电缆修理,普通电缆的修理

以对增压区域的一根三芯电缆进行永久性修理为例,具体方法如下:

去除合适长度的电缆外层绝缘,检查密封拼接管与电缆外层绝缘末端的距离。

密封拼接管位苗导线1,75in±=0 25in2.38in±绝缘电缆准备.

选择温度等级B级或D级的绝缘胶带和热缩管,截取合适长度后,将热缩管套在需要修理的电缆末端最小lin层绝缘末端,密封拼接管,热缩管胶带末端二层胶带,第一层胶带电缆修理结构.

根据导线的规格选择合适的密封拼接管和压接工具,按照密封拼接管施工程序将电缆的三根芯线分别接好。

在装配好密封拼接管的电缆上缠绕两层绝缘胶带,确保胶带缠绕时最小重叠50%。

将热缩管放置在缠绕好绝缘胶带的电缆中心,完成热缩施工任务。

屏蔽电缆屏蔽层的修理,金属小环冷压接法概述.

金属小环冷压接法修理屏蔽电缆适用于飞机的所有区域,使用这种施工方法需要谨慎操作,压接工具的模块和金属小环必须选择正确,如果选择不当容易导致施I操作错误。金属小环外形,金属小环件号。
