Y6930T 四阶低通巴特沃思滤波电路

发布时间:2020/1/10 17:46:58 访问次数:933

Y6930T短柄压接工具的压接与辨认,手动短柄压接工具包括AMP公司生产的47386、47386-0、47386-4、409775-1、47387、47387-0和46121等工具,如图6-387所示。

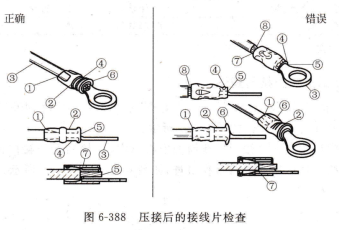

工具后边压线筒边靠着位置,压线筒导体穿过绝缘筒直,按线片穿过夹缝绝缘简,接线片的压接介绍压接接线片前需要调节压接工具到合适的接线片绝缘筒和压线筒压接位置。压接时从工具前面向上推动定位,将接线片压线筒插人压接模块,确保压线筒的边缘靠紧定位。接线片压接完成后目视检查,如图6-388和表6-41所示。

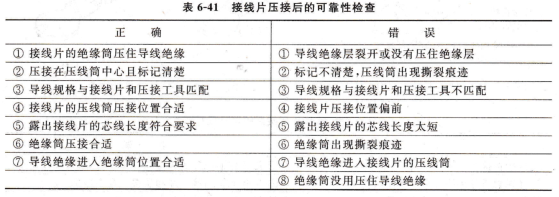

正确错误携剪,当中石压接后的接线片检查,接线片压接后的可靠性检查,正确错误接线片的绝缘筒压住导线绝缘,导线绝缘层裂开或没有压住绝缘层,压接筒中心且标记清楚,标记不清楚,压线筒出现撕裂痕迹导线规格与片和压接工具匹配,导线规格与接线片和压接工具不匹配,接线片的压线筒压接位置合适

,接线片压接位置偏前,露出接线片的芯线符合要求,露出接线片的芯线长度,绝缘筒压接合适,绝缘筒出现撕裂痕迹,导线绝缘进入绝缘筒位置合适,导线绝缘进人接线片的压线筒,绝缘筒没用压住导线绝缘

注:表中序号对应图6-388.向推使接线片通过夹缝.

ω/ωc=10时,201g|A(jω)0|=-40 dB。这表明二阶比一阶低通滤波电路的滤波效果好得多。当进一步增加滤波电路阶数,其幅频响应就更接近理想特性。

刀阶巴特沃思传递函数①,如果将低通滤波电路选取不同的R、C值可得到不同的频率响应曲线,这种工程上使用的滤波器称为巴特沃思、切比雪夫和贝塞尔滤波器。工程上常用查表式软件计算来确定参数。



n阶巴特沃思低通滤波器的传递函数为|A(jω)|=A0,1+(ω/ωc)式中″为滤波电路阶数,ωc为3 dB截止角频率,A0为通带电压增益。

由式可画出其归一化幅频响应曲线所示。由图可见,随着阶数″增加,其幅频特性将向理想特性逼近。

71阶巴特沃思低通滤波器归一化幅频响应,试用集成运放设计一截止频率五=100 Hz的四阶低通巴特沃思滤波器。要求:(1)选择运放;(2)选择和计算全部电阻、电容参数;(3)用SPICE仿真画出幅频响应波特图;(4)用SPICE仿真画出各级和总的归一化幅度响应曲线。

解:由两个二阶低通滤波电路级联而成的四阶低通巴特沃思滤波电路所示。设计时一般应考虑:①对所用运放的技术参数应有适当要求(如增益带宽积、输入阻抗、转换速率等);②所选元件数较少,且数值不宜太分见本节附录:巴特沃思传递函数,信号处理与信号产生电跨.


四阶巴特沃思低通滤波电路具体设计步骤如下:

选择运放,为了减少运放对滤波电路的负载效益,同时便于调整,现选用CF412(LF412)。这是一种具有JFET作输人级的低失调、高输人阻抗运放。CF412每片含有两个运放,其中rI:≈6o pA,yl≈1.5 mⅤ,sR≈15Ⅴ/us,单位增益带宽积约为5.5MHz。各厂家产品参数略有不同。若选用CF412C(LF412C),性能更好,输入阻抗可达1012Ω,单位增益带宽积为8MHz,sR=25V/uso预计CF412能满足设计要求。

选择电容器的容量,计算电阻器的阻值,电容C的容量宜在微法数量级以下,电阻器的阻值一般应在几百千欧以内。现选择Cll=C12=C2=C22=C=0.33 uF,则根据式可算出L=R2=R2=R22=R=2πylc,Ω≈4:kΩ选择标准电阻R=4,7 kΩ,这与计算值有一点误差,可能导致截止频率比额定值稍有升高。

四阶巴特沃思滤波器总的增益由两部分组成,即析F1=1.152和A,F2=2.235,因此总的通带增益0=AI,T=1.152×2.235≈2.575。

选择f3、f4、f3和R24时,为了减少偏置电流的影响,应尽可能使加到运放同相端对地的直流电阻与加到反相端对地直流电阻基本相等。
