LSI53CF876万用表的使用注意事项,测试前,打开万用表的电源开关,并将转换开关拨到低电阻挡,两只表笔短接,如果表头指针明显偏转或显示屏显示一个很低的电阻值,说明万用表及表笔良好。然后根据被测量的参数种类及大小,将转换开关拨到相应的测试项日和量程位置。同时注意避免外界强磁场对万用表的影响。模拟式万用表还要找出对应的刻度线。

模拟式万用表电阻挡刻度值分布是非线性、不均匀的,不同量程共用这一条刻度线读取数值。每一个量程都可以测量0~1的电阻值,但用同一块万用表的不同电阻挡测量同一个电阻时,测出的电阻值各不相同,一般量程越小,测出的阻值越小。为使测量较为准确,测量电阻时应使指针指在刻度线的1/3~2/3附近。

模拟式万用表在测量电压或电流时,根据被测电路的大概数值,选择合适的量程。

如果不能确定被测电压与电流的大小,应先选择最大量程挡开始试测,再视情况逐步减小量程,尽量使指针偏转到满刻度的2/3左右时读取测量值。测量直流电路时,如果不能确定电路的极性,可以将万用表放在最大量程挡,在被测电路上很快试一下,看指针的偏转方向,判断出电路的正、负极性。

不能在测量过程中转换万用表的量程,尤其是在测量高电压(500V以上)、大电流(0.5A以上)时,以防止产生电弧,烧毁开关触点。如需更换量程,应先断开测量电路再转换量程。

当测量高电压(2500V以上)、大电流(10A以上)时,要使用专闸的表笔插口。大电流测试挡往往不经过表内保险丝,所以不能长时间接在电路里,以免损坏万用表。

不能带电测量电阻。因为在电阻挡,万用表由内部电池供电,如果带电测量则相当于接人一个额外的电源,可能损坏表头。

不能用手去接触表笔属部一方面可以保证测量的准确,另一方面也可以保证人身安全,以上的高电压时,尽可能使用只手进行测量用时,转关电阻挡,因为电阻挡电池连通,耗费电池。测完毕,应将转换开关拨到交流电压最大量程挡,并关闭电源。

毫欧表、兆欧表的操作、功能及应用,毫欧表的功能、操作及应用,毫欧表的工作原理与万用表测量电阻相同,即在被测电阻上通入电流.通过检测电流的大小计算出电阻的数值,只不过毫欧表的测试精度更高,功能更完善。

毫欧表功能介绍,毫欧表是用于低电阻测量的精密仪器,在航空器维护和修理下作中担负着比较重要的角色。毫欧表主要用于测量各种接触电阻,包括:继电器、接触器、电气开关的触点,电气插头、电缆以及接线片的连接,基本结构的连接,碳纤维强化塑料的连接,AC/DC电流回路接地,临时接地,金属容器接地,重要接地,双重终端接地,电接触接地,静电释放接地,易爆区域接地,金属结构结合表面连接,金属结构内部连接,临时静电接地,没有指定的搭接和接地的搭接,其分辨率可达到微欧级。经过专业鉴定的仪表可以在航空器的任何区域进行测量.

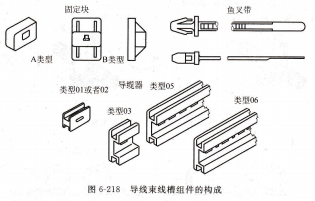

固定块鱼叉带A类型,类型01或者02 导缆器 类型05类型06类型03,导线束线槽组件的构成,导线导缆器定块,导线束线槽组件的组装,导线束线槽组件的安装,安装鱼叉带。首先把鱼叉带穿进导线束线槽一侧,最大间隔150mm,从另一侧拉鱼叉带直至完全锁定在导线束线槽孔中。

安装导线束线槽。安装时应注意导线束线槽的位置调整是否正确,检查接地点连接是否完好,任何可能造成磨损导线的结构都应做好防护。

安装导线束在线槽中。铺设导线束过程中,确保导线是平放在导线束线槽内,没有受到任何拉力或被缠绕。导线在鱼叉带两侧等量排布,铺设的导线的高度不得超过导线束线槽高度的80%,铺设的导线不能有任何弯曲。然后在鱼叉带上穿人相应的电缆隔离器和固定块,把导线固定在相应位置。扎紧鱼叉带,切去鱼叉带尾部多余部分,其残余物不得留在导线束线槽内。

对于新加人的导线,不必拆开导线束线槽组件,可以把导线安装在电缆隔离器的备用导线束线槽中。排布到位后,在导线束线槽的两头终端将新加入的导线与原导线束使用合适的扎带捆扎。
