BC868-16电阻 触点断开时,将电阻串入励磁线圈,使励磁电流减小,发电机电压下降。振动式调压器的工作原理简述如下:
当发电机开始转动时,发电机自激发电。此时,由于发电机电压低,电磁铁吸力小,弹簧的拉力大于电磁铁的吸力,使触点闭合,励磁电流上升,发电机输出电压上升。当发电机电压上升到一定值(大于额定值)时,电磁铁吸力大于弹簧拉力,触点打开,这时电阻串人到励磁线圈中,使励磁电流下降,发电机电压下降;当发电机输出电压下降到一定值(小于额定电压)时,弹簧拉力又大于电磁铁吸力,触点合上,将电阻短路,发电机电压上升……。如此循环,使发电机电压恒定在28Ⅴ。调整弹簧拉力,就能调整发电机的输出电压值。
发电机输出电压波形如图1.2-11所示。
这种调压器主要用于小型发电机,其优点是结构简单,重量轻。缺点是触点频繁开合,容易磨损和产生干扰;发电机输出电压有微小波动。

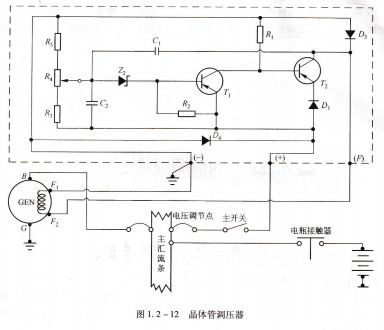

为克服振动式调压器机械触点开合引起的问题,可以采用无触点开关,即用大功率晶体管代替机械触点。典型晶体管调压器原理如图1.2-12所示。
电路主要由以下两大部分组成:
电压敏感电路 由电阻R3、R4、R5和电容C2组成。
开关放大电路 由三极管r1、t2和二极管D1、稳压管z2及电阻R1、R2组成。
晶体管调压器的工作原理与振动式调压器基本相同。当发电机电压低于一定电压时,稳压管z2截止→r1截止→马导通,电源“+”端通过D1、r2加到励磁线圈的F2端,再回到电振动式调压器的工作波形,晶体管调压器.
