NTD110N02R故障分析方法,面板显示与指示灯显示分析法 利用数控系统自带的诊断功能可以监控数控装置的输人、输出信号,可编程序控制器的输人、输出信号以及中间继电器的状态等,并可用面板显示器把大部分被监控的故障识别结果以报警的方式给出。对于各个具体的故障,系统有固定的报警信号和文字显示给予提示,指示灯可粗略地提示故障部位及类型等。维修时应结合故障信号及有关信息,分析原因,确定故障点的产生部位,然后集中力量在该部位范围内找出故障元件。

观察法 运用感官系统,通过“看、摸、听”判断故障的部位,并排除故障。

看。看空气断路器是否脱扣,熔断器是否熔断,印制电路板上有无元件破损、断裂、胃烟、烧坏现象,接线、插接件有无脱落、是否氧化,按钮开关有无损坏,元件表面有无大量灰尘或油污。若有人动过,还应检查开关位置、电位器设定、短路选择、线路更改是否与原来状态相符。

摸。停车检查时,可用手轻轻摇拨变压器的接线看是否松动,接线端子、单元插接件是否紧固,旋转电动机轴是否过紧,元件是否发热及焊接点是否牢固等。

听。听电动机旋转时有无噪声和异常声音,变压器有无蜂鸣声。听加工中机床

振动有无异常、振动声音是否过大。

测量法 利用示波器、万用表等仪器仪表参照电气原理图和控制系统的逻辑图

等资料,沿发生故障的通道,一步一步地测量,直到找到故障点。一般测量下面的部位:

用万用表检查各连接线、电缆线,看是否有断裂,或出现电阻。检查按钮等元件的通断情况,测量电阻的参数。

用万用表或电压表从电源侧向后测量各种电源电压,看是否正常。

测量半导体器件的静态工作点。用脉冲信号笔、逻辑测试笔和示波器测量逻辑

电路的逻辑功能。

代换法 发生故障时,把有故障的板或元件取下,换上新的或修好各用的板或元件iD把故障板拿回修理,修好后以各下次使用。

如没有各用板时,可以用系统内部两块相同的板进行调换,以尽快确定故障。

用代换法时应注意:在调换之前,一定要保证该板的损坏不是囚为板外原因造成的,在这种情况下,首先排除相应故障后再代换,以免烧坏更换后的好板。

综合法 灵活、综合运用上述各种方法进行故障分析。

仪器仪表的使用,QT2型晶体管特性图示仪的使用.

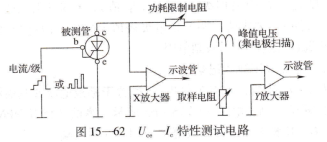

晶体管σce-fc特性测试 测试电路如图15-62所示。测试选择开关置于NPN位置,阶梯极性开关置于常态位置,被测管c、b、c三脚按规定连接。
