AWL6950RM21P8Y轴电流/度置Jc于合适的挡级,Ⅹ轴电压/度置uc合适挡级。集电极电压按照要求值进行调节,并使波形在下方的零点开始,阶梯幅度/级置合适的电流挡级(一般先置于较小电流挡级,然后再逐级加大到要求值)。

功耗限制电阻的选择可按负载线的要求或保护被测管的要求进行。对所显示的

uce-ic曲线进行读数或记录。

二极管特性测试,当被测二极管的反向电压小于500V时,可利用c、e两极进行二极管的正向和反向特性的测试。

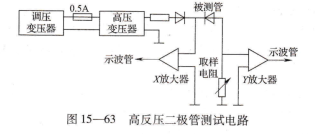

当被测二极管的反向电压大于500Ⅴ、小于5000Ⅴ时,测试电路如图15-63所示。将二极管测试盒与仪器二极管测试孔相连,被测管按仪器面板所示的极性装入测试盒。将峰值电压旋钮逆时针方向旋转至零,并将集电极输出电压琴键接在5000Ⅴ挡级。

电流/度置rD范围内的合适挡级,电压/度置ud范围内的合适挡级。按住测试按q钮,并缓慢调整高峰值电压的输出值至要求值,或调整二极管击穿电流至规定值。由于高压测试插孔中具有高压,在测试时,切勿接触测试插孔的任一端孔。

场效应管特性测试 测试电路如图15-64所示。

根据P或N沟道管型,将测试选择开关置PNP或NPN,将阶梯极性置倒置或常态.将被测管的D、G、s脚对应地插入仪器的c、b、e测试端。

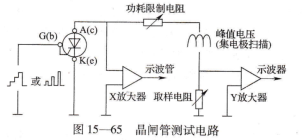

将Y轴电流/度置于rc合适挡级(实际为流过晶闸管的电流fF的值),x轴电压/度置于uc合适挡级(实际为y八值),阶梯幅度/级置电压/级某一合适挡级,并选择合适的功耗电阻值(不宜为零)。按照已厂、K的要求值调节集电极峰值电压值。对显示的yA-IF曲线进行读数或记录。

如需要显示rcT-σcT曲线,可将X轴电压/度置ubE挡级,Y轴电流/度置基极电流或基极源电压挡级。
