J-389电容式压电晶体式,传声器电路符号流极化式)、压电式(晶体式、陶瓷式)、电磁式、炭粒式、半导体式等。

按声场作用力分为:压强式、压差式、组合式、线列式等。

按电信号的传输方式分为:有线、无线。

按用途分为:测量话筒、人声话筒、乐器话筒、录音话筒等。

按指向性分为:心型、锐心型、超心型、双向(8字型)、无指向(全向型)。

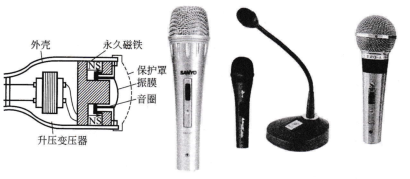

常用传声器的介绍,动圈式传声器 动圈式传声器与电动式扬声器的结构相似,主要由振动膜片、音圈、永久磁铁和升压变压器等组成。传声器音圈处于磁场中,当声音传到膜片,声压使膜片振动,从而带动音圈振动,音圈切割磁力线产生感应电势,经阻抗匹配变压器变换后输出电信号。动圈式传声器结构与外形无方向性。

电容式传声器 电容式传声器有两块金属极板,其中一块表面涂有驻极体薄膜并接地.另一极板接在场效应管的栅极上,栅极与源极之间接一个二极管。电容式传声器主要由振动膜、极板、电源和负载电阻等组成。振动膜是一块重量很轻、弹性很强的薄膜,表面经过金属化处理.与另一极板或振动膜构成一只电容器。

由于两个振动膜的闸隙很小,虽然振动面积不大,但仍可以获得一定的电容量。其工作原理是当膜片受到声波的压力,并随着压力的大小和频率的不同而振动时,膜片与极板之间的电容量就发生变化.极板上的电荷也随之变化,使电路中的电流也随之发生相应变化。这样负载电阻上就会有相应的电压输出,从而实现了声电转换。

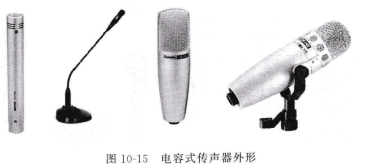

电容式麦克风的膜片多采用聚全氟乙丙烯,其湿度性能好,表面产生的电荷多,受湿度影响小。由于电容式结构的传声器.信号内阻很大,为了将声音产生的电压信号输出并放大,在输出端必须使用场效应管。电容式传声器外形如图10-15所示,电容式传声器外形.

驻极体传声器 驻极体传声器是将注人电荷而被极化的驻动圈式传声器有两种输出阻抗:低阻抗为200~600Ω高阻抗.
