用户程序。用户根据生产设备的控制要求编写的应用程序,如梯形图等。

软元件,PLC内各输人/输出继电器、计数器、定时器、辅助继电器等称为软元件。每个元件都有自己固定的编程地址,其中输入/输出继电器的地址号与输入/输出端子号一致。

大部分PLC软元件编号采用字母和数字混合编号,含义如下:

字母表示元件类型,如FX系列PLC输入继电器用X表示,输出继电器用Y表示,辅助继电器用M表示,定时器用T表示,计数器用C表示(其他机型大同小异)。

数字表示元件编号,如FX系列PLC输入/输出继电器采用八进制数编号:X0~X7、X10~X17、……;YO~Y7、Y10~Y17、……,辅助继电器、定时器、计数器等采用十进制数编号。

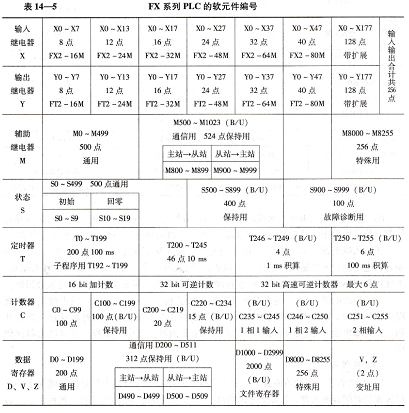

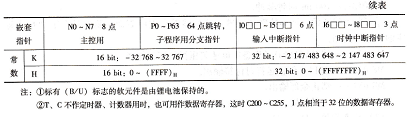

FX系列PLC的软元件编号见表14-5。

辅助继电器、状态元件与报警器,辅助继电器(M)

主要特点:辅助继电器的线圈由程序驱动。

辅助继电器的常开、常闭触点可无限次使用。

辅助继电器只用于编程,既不能直接驱动外部负载,也不能直接接收外部信号。

通用辅助继电器 M0~M499,共500点,其作用相当于继电一接触器控制电路中的中间继电器。如图14-103所示为含有通用辅助继电器的梯形图举例。

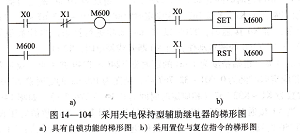

失电保持型辅助继电器M500~M1023,共5以点,其特点是该继电器断电后能保持断电之前的状态。通过置位(sET)与复位(RST)指令,可用瞬时动作使失电保持型辅助继电器的状态发生改变。如图14-1M所示为采用失电保持型辅助继电器的梯形图举例,图14-104a是具有自锁功能的梯形图,图14-104b是采用置位(SET)与复位(RST)指令的梯形图。

特殊辅助继电器 M8000~M8255,共256点。特殊辅助继电器具有特定的功能,可分为两类。

只能利用触点的。该类特殊辅助继电器的线圈由PLC自动驱动,不能用程序驱动。例如:M8000一运行监控(PLC启动时自动接通)。

M8002―初始脉冲(PLC运行开始瞬间接通,发出运行脉冲)。
