FS10VS-12A B-2682客舱再循环风扇

发布时间:2019/12/28 19:34:35 访问次数:1503

FS10VS-12A查询B-2682客舱再循环风扇(CABIN AIR RECIRCULATION FAN)线路图。

根据相关信息确定该架飞机的有效性代码为002(见图2-12)。

检查临时改版清单无该信息的临时改版记录。

先确定再循环风扇属于21章;进入21章的字母索引表,查到章节号为21-27-01。

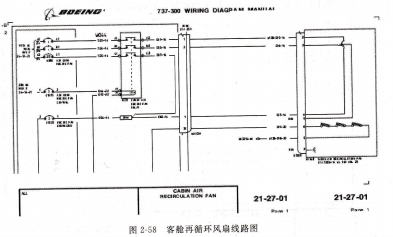

然后从目录里找到21-27-01,获取所需信息(见图2-58)。

利用各种清单查询,当已知部件的设备号或导线编号、导线束编号时,可以利用各种清单进行查询。查询步骤:


根据相关信息确定该架飞机的有效性代码。

检查临时修订清单有无该信息的临时修订记录。

根据已知信息判定信息所属清单。

进人清单找到需要的信息。

已知B-2682的导线识别号为W0151-0007-24,查该导线所在线路图号、所接设备电气设备号及件号。

根据相关信息确定该架飞机的有效性代码为002(见图2-12)。

检查临时修订清单无该信息的临时修订记录。

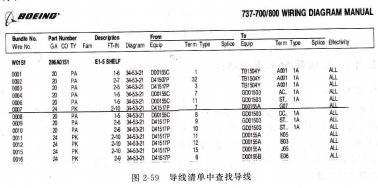

根据已知条件,可知该导线的线束编号为W0151,在导线清单目录找到W0150,进入清单,找到W0151。W0151-0007-24对应的图为34-53-21。导线两端连接D41517P的7号销钉和D00155A的G07号销钉,如图2-59所示。
