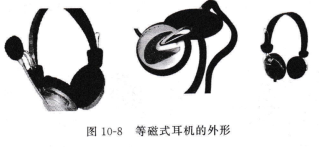

IXGX64N60B3D1使驱动力平均分布。磁体集中在振膜的一侧或两侧(推挽式),振膜在其形成的磁场中振动。等磁式耳机的外形如图10-8所示。等磁式耳机的外形.

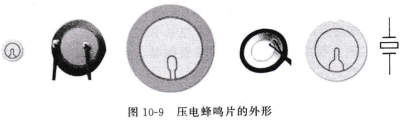

压电蜂鸣片、蜂鸣器的介绍,压电蜂鸣片 压电蜂鸣片是一种电声转换器件。将压电材料粘贴在金属片上,当压电材料和金属片两端施加上一个电压后,由于存在压电效应,蜂鸣片就会产生机械变形而发出声响。压电蜂鸣片的外形如图10.9所示。压电蜂鸣片大致分为回授式蜂鸣片(自激式)与无回授式蜂鸣片(外激式)两种。压电蜂鸣片主要应用于音乐贺卡、电子手表、袖珍计算器、电子门铃和电子玩具等电子产品中,压电蜂鸣片的外形.

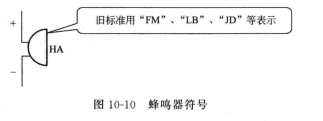

蜂鸣器 蜂鸣器是一种一体化结构的电子讯响器,采用直流电压供电,它是将线圈置于由永久磁铁、铁芯、高导磁的小铁片及振动膜组成的磁回路中。广泛应用于计算机、打印机、复印机、报警器、电子玩具、汽车电子设备、电话机、定时器等电子产品中。蜂鸣器分为压电式蜂鸣器和电磁式蜂鸣器两种类型。蜂鸣器符号如图10-10所示,在电路中用字母“H”或“HA”表示,蜂鸣器符号.

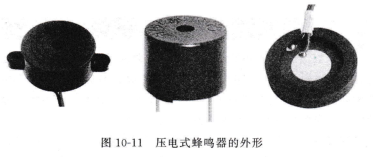

压电式蜂鸣器 压电式蜂鸣器主要由多谐振荡器、压电蜂鸣片、阻抗匹配器及共鸣箱、外壳等组成。多谐振荡器由三极管或集成电路构成。当接通电源(DC1.5~15V)后,振荡器起振,输出1.5~2.5kHz的音频信号,阻抗匹配器推动压电蜂鸣片发声。压电式蜂鸣器的外形如图10-11所示,压电式蜂鸣器的外形.

电磁式蜂鸣器 电磁式蜂鸣器由振荡器、电磁线圈、磁铁、因HA旧标准用“FM”、“LB”、“JD”等表示.

振动膜片及外壳等组成。接通电源后,振荡器产生的音频信号电流通过电磁线圈.使电磁线圈产生磁场。振动膜片在电磁线圈和磁铁的相互作用下,周期性地振动发声。电磁式蜂鸣器的外形如图所示。

电磁式蜂鸣器的外形,传声器(话筒),麦克风,学名为传声器,也称话筒、微音器,由Microphone翻译而来,是将声音信号转换为电信号的能量转换器件。传声器电路符号如图所示。

传声器的分类,按换能原理分为:电动式(动圈式、铝带式)、电容式.
