73530-042控制能力很强,只要几到几百毫安电流和几伏电压的小信号,便能控制大电流、高电压电路的导通和断开。具有体积小、重量轻、效率高、寿命长、使用灵活方便等优点。

晶闸管也像二极管那样具有单向导电性,其导通时间是可控于整流、逆变、调压及开关等方面。

晶闸管基本结构 晶闸管是P1N1P2N2四层三端结构元件.共有三个PN结,分析原理时,可以把它当作由一个PNP管和一个NPN管所组成,其外形、结构及符号如图所示。

晶闸管分单向晶闸管、双向晶闸管、有阳极A、阴极K、控制极G三个引脚,双向可控硅有第一阳极A1(T1),第二阳极A2(T2)、控制极G三个引脚。

晶闸管分为普通晶闸管(SCR)、双向晶闸管(TRIAC)、逆导晶闸管(RCT)、门极关断晶闸管(GTO)、BTG晶闸管、温控晶闸管(TTS国内、TT国外)及光控晶闸管(LTη等。

阳极A加上正向电压时,二极管V1和三极管V2管均处于放大状态。此时,若从控制极G输人一个正向触发信号,V2便有基流IG流过,经V2放大,其集电极电流IK＝2rG。由于V2的集电极直接与V1的基极相连,即r bl=I c2。此时三极管V2的集电极电流I c2再经V1放大,V1的集电极电流r c1=u1 rb1=u1rc2。这个电流又流回到V2的基极,形成了正反馈,使JG不断增大,如此循环,两个管子的电流剧增,晶闸管便饱和导通。

由于△极管V1和三极管V2所构成的正反馈作用,所以一旦晶间管导通后,即使控制极G的电流消失了,也能够维持晶间管导通状态,由于触发信号只起触发作用,没有关断功能,晶间管是不可关断的。

晶间管正常导通的条件:

晶闸管阳极和阴极之间施加正向阳极电压,UAK>0;

晶间管门极和阴极之间必须施加适当的正向脉冲电压和电流,UGK>0。

晶闸管导通后,控制极便失去作用,维持导通状态。

维持晶闸管导通的条件:保持流过晶闸管的阳极电流在其维持电流以上。晶闸管的关断的条件:只需将流过晶闸管的电流减小到其维持电流以下,可采用阳极电压反向、减小阳极电压、增大回路阻抗。

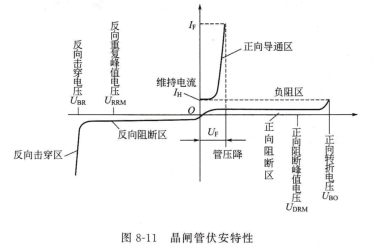

晶闸管伏安特性 晶间管伏安特性如图8-11所示。

正向导通区,电流负阻区阻断区,反向击穿区管,压降晶闸管伏安特性.

正向特性 当晶闸管的阳极和阴极加正向电压,控制极无电压时,第二个PN结反偏,只有很小电流,称正向漏电流。晶间管截止.内阻大。正向电压增加到某一数值时,漏电流突然增大,晶闸管导通,可以通过大的电流,此时晶间管管压降仅1V左右。

晶闸管由截止变为导通,此时电压U:o称正向转折电压。晶闸管导通后.减小正向压降,正向电流减小,当减小到某一数值,晶闸管又转为阻断。此时最小电流称维持电流rH。

反向特性 当晶间管的阳极和阴极加反向电压,其特性与二极管相似,反向漏电流很小。加大反向电压,晶间管在反向击穿电压R处反向击穿。

JF反向重复峰值电压,反向一击穿,电压向阻断区正向阻断峰值电压,阳极电压高于转折电压时,元件导通,但这种导通方法容易造成元件不可恢复性击穿,一般不采用。
