IS61NF51218-10B 继电器的线圈部分
发布时间:2019/12/28 19:55:48 访问次数:2069

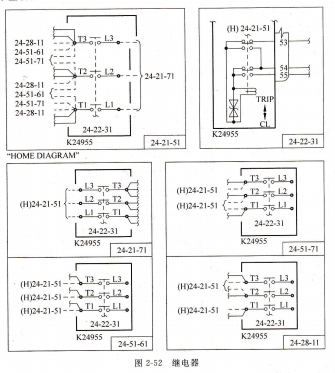

IS61NF51218-10B继电器如图2-52所示,24-21-51(总图)为继电器的三个触点的连接图,实线部分表示线路连接关系,在总图中可以看到触点T3-L3的T3端连接的两条线路,而T3端连接的其余二条线路需要关联到24-28-11、24-51-61、24-51-71中分别查看,该触点的L3端的连接关系需要关联到24-21-71中查看,其他的触点依次类推。除触点外,继电器的线圈部分需要关联到24-22-31中查看。

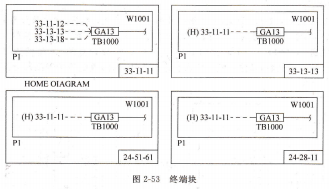

终端块某一终端块在三张或更多的线路图中出现时,需要安排一张总图(见图2-53),用以标出线路的连接。对于GA13这个终端块在33-11-11总图中除实线所表明的连接关系之外,虚线所关联的二个图纸号所对应的图纸分别说明GA13所连接的另外二个线路,如33-13-13、24-51-61和24-28-11所示。

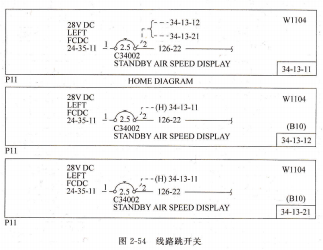

线路跳开关某一跳开关在三张或更多的线路图中出现时,需要安排一张总图(见图2-54)标出线路的连接。对于C34002这个跳开关在34-13-11总图中除实线所说明的连接关系之外,虚线所关联的两个图纸号所对应的图纸分别说明C34002所连接的另外两个线路,如34-13-12和34-13-21所示。
深圳市唯有度科技有限公司http://wydkj.51dzw.com/
IS61NF51218-10B继电器如图2-52所示,24-21-51(总图)为继电器的三个触点的连接图,实线部分表示线路连接关系,在总图中可以看到触点T3-L3的T3端连接的两条线路,而T3端连接的其余二条线路需要关联到24-28-11、24-51-61、24-51-71中分别查看,该触点的L3端的连接关系需要关联到24-21-71中查看,其他的触点依次类推。除触点外,继电器的线圈部分需要关联到24-22-31中查看。
终端块某一终端块在三张或更多的线路图中出现时,需要安排一张总图(见图2-53),用以标出线路的连接。对于GA13这个终端块在33-11-11总图中除实线所表明的连接关系之外,虚线所关联的二个图纸号所对应的图纸分别说明GA13所连接的另外二个线路,如33-13-13、24-51-61和24-28-11所示。
线路跳开关某一跳开关在三张或更多的线路图中出现时,需要安排一张总图(见图2-54)标出线路的连接。对于C34002这个跳开关在34-13-11总图中除实线所说明的连接关系之外,虚线所关联的两个图纸号所对应的图纸分别说明C34002所连接的另外两个线路,如34-13-12和34-13-21所示。
深圳市唯有度科技有限公司http://wydkj.51dzw.com/
