铁壳开关 铁壳开关又称封闭式负荷开关。它是在瓷底胶盖刀开关基础上改进设计的一种开关。

如图3-21所示为铁壳开关的结构及外形。在铁壳开关的手柄转轴与底座之间装有一个速断弹簧,用钩子扣在转轴上,当扳动手柄分间或合间时,开始阶段U形双刀片并不移动,只拉伸了弹簧,储存了能量,当转轴转到一定角度时,弹簧力就使U形双刀片快速从夹座拉出或将刀片迅速嵌人夹座,电弧被很快熄灭。铁壳开关上装有机械联锁装置,当箱盖打开时,不能合闸;闸刀合闸后箱盖不能打开。

铁壳开关的图形及文字符号与瓷底胶盖刀开关相同,常用的铁壳开关有HH3、

HH4系列,其中HH4系列为全国统一设计产品。

转换开关 转换开关又称组合开关,实质上也是一种特殊的刀开关。它的特点是用动触片的左右旋转来代替间刀的推合和拉开,结构较为紧凑。

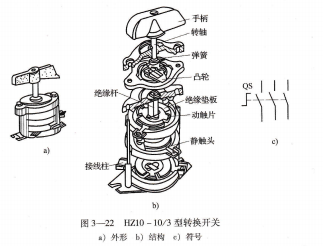

转换开关的结构如图3-22所示。三极组合开关共有六个静触头和三个动触片。静触头的一端固定在胶木边框内,另一端伸出盒外,以便和电源及用电器相连接。三个动触片装在绝缘垫板上,并套在方轴上,通过手柄可使方轴作90°正反向转动,从而使动触片与静触头保持闭合或分断。在开关的顶部还装有扭簧储能机构,使开关能快速闭合或分断。

常用的转换开关为HZ10系列,是全国统――设计的产品。

低压断路器 低压断路器是具有一种或多种保护功能的保护电器,同时又具有开关的功能,故叉称自动空气开关。

低压断路器有DZ5系列和DZ10系列。DZ5系列为小电流系列,其额定电流为10~50A;DZ10系列为大电流系列,其额定电流等级有100A、250A和600A三种。

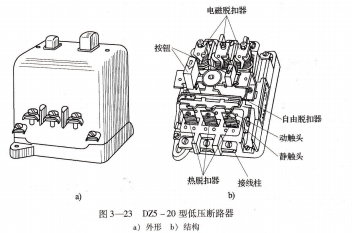

DZ5-20型低压断路器的外形和结构如图3-23所示。操作机构在中间,其两边有

热脱扣器和电磁脱扣器;触头系统在下部,除三对主触头外,还有常开及常闭辅助触头各一对,上述全部结构均装在壳内,按钮和触头的接线柱分别仲出壳外。

低压断路器的动作原理如图3-24所示。电磁脱扣器的线圈和热脱扣器的热元件均串联在被保护的三相电路中,欠压脱扣器线圈并联在电路中。按下闭合按钮,搭钩钩住锁链,触头闭合,接通电源。在正常工作时,电磁脱扣器的衔铁不吸合;当电路发生短路时,线圈通过非常大的电流,于是衔铁吸合,顶开搭钩,在弹簧的作用下触头分断,切断电源c当电动机发生过载时,双金属片受热弯曲,同样可顶开搭钩,切断电源。
