可驱动线圈的,该类特殊辅助继电器的线圈由程序驱动,驱动后将使PLC作特定的动作。例如:
M8030 使BA1mLED(后各锂电池欠压指示灯)熄灭。
M8033 使PLC停止运行时保持输出。
M8034 禁止全部输出。
M8039 定时扫描。
状态元件(SO~S899)用途,用于步进顺控编程,也可作辅助继电器使用。
类型,初始状态:SO~S9,共10点。
回零:S10~S19,共10点。
通用:S20~S499,共480点。
保持:S500~S899,共400点。
报警器(S900~s999)
用于故障诊断输出,共100点,均为失电保持型。
定时器与计数器
定时器(T),功能,定时器的功能相当于继电一接触器控制电路中的时间继电器。定时精度(即定时器的时钟脉冲)有1 ms、10 ms、100 ms二种。定时数据(定时时间)可由常数K设定,或由数据寄存器(D)的内容设定。
类型。FX系列PLC的定时器分为非积算定时器和积算定时器两种。非积算定时器。包括精度为100 ms的定时器m~T199共200点,设定常数为K1~K32767(相应定时时间为0.1~3276.7s);精度为10 ms的定时器t200~t245共46点,设定常数为K1~K32767(相应定时时间为0.01~327,67s)。如图14-105a所示梯形图中,当X0接通时,200以10ms脉冲进行计数,当计数值等于设定值K1500(15s)时”00的触点动作;当x0断开或停电时,200复位。
积算定时器。包括精度为1ms的定时器t246~t249共4点,设定常数为K1~K32767(相应定时时间为0.001~32.767s);精度为100 ms的定时器t250~t255共6点,设定常数为K1~K32767(相应定时时间为0.1~3276.7s)。如图14-105b所示
梯形图中,当X1接通时,”50以100 ms脉冲进行计数,当计数值等于设定值K200(20s)时”50的触点动作;当X1断开或停电时,t250保持当前值;X1再次接通或
再来电时”50继续计数;当X2接通时,t250复位。
积算与非积算定时器的区别 非积算定时器当停电或输入断开时,不保持当前值,复电或输人再次接通时,从零计数;积算定时器停电或输入断开时,能保持当前值,复电或输入再次接通时,继续计数。
计数器(C) FX系列PLC的计数器包括内部信号计数器和高速计数器两类。
内部信号计数器,功能 对内部元件(X、Y、M、S、T、C等)的信号进行计数,当计数值等于设定值时动作。
类型,a.16 bit计数器。包括通用型计数器C0~C99共1()()点,失电保持型计数器C10C)~C199共100点,全部为增计数。设定值K1~K32767,其中K0与K1的作用相同(即计第1个数动作),也可采用数据寄存器来间接设定(如指定D125,而D125的内容为250,其功能等效于K250)。
32 bit计数器。包括通用型的C200~C219共20点,失电保持型的C220~C234共15点。32 bit计数器为双向计数器,可由特殊辅助继电器M8200~M8234设定为增或减计数,且元件编号一一对应[如当M8211为1(接通)时,C211被设定为减计
数;M8211为0(断开)时,C211被设定为增计数],计数设定值为一2147483648~2147483647,也可用数据寄存器来间接设定(采用编号相邻的两个数据寄存器)。
高速计数器:C235~C255共21点。特点以中断方式工作,独立于扫描周期。计数信号由Ⅹ0~X5六个输人端输人,每个输入端只能用于一个计数器,且该输人端不能用于其他用途。使用中应注意计数信号的输人继电器不是计数器线圈的驱动继电器,如图14-106所示。
类型,1相型高速计数器:C235~C245共11点,均为32 bit双向计数器,设定方法与
普通32 bit双向计数器相同。
2相型高速计数器:C246~C255共10点,其中C246~C250为2相双向计数器,C251~C255为2相A-B相计数器。
深圳市唯有度科技有限公司http://wydkj.51dzw.com/
GM5626H-LFM8012-100 ms时钟脉冲。
可驱动线圈的,该类特殊辅助继电器的线圈由程序驱动,驱动后将使PLC作特定的动作。例如:
M8030 使BA1mLED(后各锂电池欠压指示灯)熄灭。
M8033 使PLC停止运行时保持输出。
M8034 禁止全部输出。
M8039 定时扫描。
状态元件(SO~S899)用途,用于步进顺控编程,也可作辅助继电器使用。
类型,初始状态:SO~S9,共10点。
回零:S10~S19,共10点。
通用:S20~S499,共480点。
保持:S500~S899,共400点。
报警器(S900~s999)
用于故障诊断输出,共100点,均为失电保持型。
定时器与计数器
定时器(T),功能,定时器的功能相当于继电一接触器控制电路中的时间继电器。定时精度(即定时器的时钟脉冲)有1 ms、10 ms、100 ms二种。定时数据(定时时间)可由常数K设定,或由数据寄存器(D)的内容设定。
类型。FX系列PLC的定时器分为非积算定时器和积算定时器两种。非积算定时器。包括精度为100 ms的定时器m~T199共200点,设定常数为K1~K32767(相应定时时间为0.1~3276.7s);精度为10 ms的定时器t200~t245共46点,设定常数为K1~K32767(相应定时时间为0.01~327,67s)。如图14-105a所示梯形图中,当X0接通时,200以10ms脉冲进行计数,当计数值等于设定值K1500(15s)时”00的触点动作;当x0断开或停电时,200复位。
积算定时器。包括精度为1ms的定时器t246~t249共4点,设定常数为K1~K32767(相应定时时间为0.001~32.767s);精度为100 ms的定时器t250~t255共6点,设定常数为K1~K32767(相应定时时间为0.1~3276.7s)。如图14-105b所示
梯形图中,当X1接通时,”50以100 ms脉冲进行计数,当计数值等于设定值K200(20s)时”50的触点动作;当X1断开或停电时,t250保持当前值;X1再次接通或
再来电时”50继续计数;当X2接通时,t250复位。
积算与非积算定时器的区别 非积算定时器当停电或输入断开时,不保持当前值,复电或输人再次接通时,从零计数;积算定时器停电或输入断开时,能保持当前值,复电或输入再次接通时,继续计数。
计数器(C) FX系列PLC的计数器包括内部信号计数器和高速计数器两类。
内部信号计数器,功能 对内部元件(X、Y、M、S、T、C等)的信号进行计数,当计数值等于设定值时动作。
类型,a.16 bit计数器。包括通用型计数器C0~C99共1()()点,失电保持型计数器C10C)~C199共100点,全部为增计数。设定值K1~K32767,其中K0与K1的作用相同(即计第1个数动作),也可采用数据寄存器来间接设定(如指定D125,而D125的内容为250,其功能等效于K250)。
32 bit计数器。包括通用型的C200~C219共20点,失电保持型的C220~C234共15点。32 bit计数器为双向计数器,可由特殊辅助继电器M8200~M8234设定为增或减计数,且元件编号一一对应[如当M8211为1(接通)时,C211被设定为减计
数;M8211为0(断开)时,C211被设定为增计数],计数设定值为一2147483648~2147483647,也可用数据寄存器来间接设定(采用编号相邻的两个数据寄存器)。

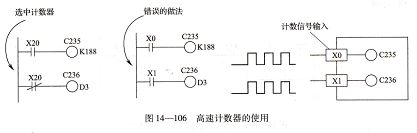

高速计数器:C235~C255共21点。特点以中断方式工作,独立于扫描周期。计数信号由Ⅹ0~X5六个输人端输人,每个输入端只能用于一个计数器,且该输人端不能用于其他用途。使用中应注意计数信号的输人继电器不是计数器线圈的驱动继电器,如图14-106所示。
