HCPL-0871图2-48为典型的线路图编号方式,其中,23为章号,3为子系统号,1为飞机厂家指派的分系统号,12为飞机厂家指派的编号。当某个线路图被引用时,只有线路图的编号可用。

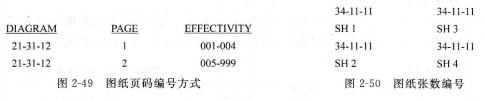

图纸页码编号方式,同一线路图号的图纸可能存在多页,当具有相同线路图编号的线路图有多页时,需要根据有效性决定选用哪一页。图纸页码编号方式如图2-49所示,每一页适用不同编号的飞机。

图纸张数编号方式,如果一个线路图过大,需要另外增加图纸来反映线路连接关系,这时对于同一个线路图编号、同一页码的图纸会出现Sheet1(SH1)、Shcet2(SH2)、Sheet3(SH3)等多张图纸,如图2-50所示。

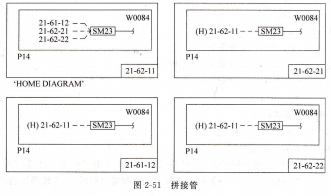

总图拼接管,某一拼接管(Splice)在三张或更多的线路图中出现的时候,要安排一张总图(Home Diagram)用以标出线路的连接。如图2-51所示,对于SM23这个拼接管在21-62-11图(总图)中除实线所说明的连接关系之外,虚线所关联的三个图纸号所对应的图纸分别说明SM23所连接的另外三个线路,如21-62-21、21-61-12、21-62-22所示。
