FGL40N120ANDTU拼接管清单(Splice List),拼接管清单(见图2-45)根据拼接管设备号的字母数字顺序列出了飞机上所有的拼接管,拼接管清单用于依据拼接管设备号,查询该拼接管所接导线束编号、导线编号、所在图号。清单包含以下信息:

Splicc No.拼接管的设备号。

Bundle 拼接管所接导线束编号。

Station/WL/BL 拼接管所在位置信息。

Wire No./GA/Co 导线编号/规格/颜色。

Type 导线类型。

Diagram 导线所在的线路图号。

Effectivity 有效性。

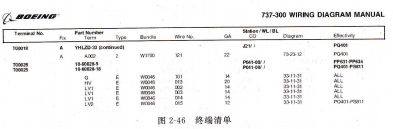

终端清单(Terminal Strip List),终端清单(见图2-46)根据终端接线片设备号的字母数字顺序列举了飞机上所有的终端,用于依据终端设备号,查询该终端件号、所接导线束编号、各终端所接导线编号及所在图号。清单包含以下信息。

Terminal No,终端设各号。

Part Number 终端件号。

Fix 接线块类型。


Bundlc 终端所接导线束编号。

Term 终端上接线端号。

Type 终端类型。

Station/WL/BL 终端所在位置信息。

Wire No./GA/Co 导线号/尺寸/颜色。

Diagram 导线所在的线路图号。

Effcctivity 有效性。

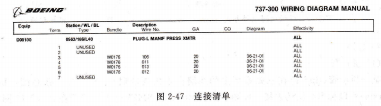

连接清单(Hookup List),连接清单(见图2-47)列举了飞机上电气设各连接信息,可用于依据电气设备号,查询该电气设各所接导线束编号、导线编号、所在图号及使用信息。清单包含以下信息。

Equip 电气设备号。

Bundle 导线束编号。

Term 终端号。

Type 终端类型。

Station/WL/BL 位置信息。

Wire No,/GA/Co 导线编号/规格/颜色。

Diagram 导线所在的线路图号。

Effectivity 有效性。

线路图的基本信息,线路图及页码编号方式,线路图的编号方式.
