UM300CHA-9时钟脉冲控制的RS触发器特征方程为:

            Qn+1=S+RQn

            SR=0  (约束条件)

式中 SR=0指不允许将R和S同时取为1。

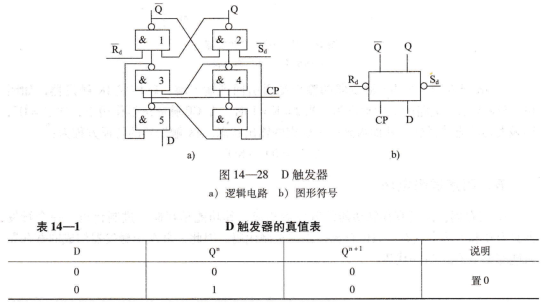

D触发器 由六个与非门组成,如图14-28a所示。D端为信号输入端,CP为时钟信号输入端,Rd和sd分别是直接置0端和直接置1端,Q和Q端为输出端。D触发器的真值表见表14-1,其特征方程为:

                Qn+1=D

D触发器的状态翻转只能发生在CP信号的上升沿(即CP由0变1瞬间)。

T触发器 一种每来一个时钟脉冲,触发器状态就翻转一次的电路。T触发器

一般由其他类型的触发器变化而来。如图14-29所示为无控制端的T触发器,―其中图14-29a是用同步RS触发器组成的,图14-29b是用D触发器组成的。

T触发器是边沿触发器,每当T脉冲T触发器,上升沿出现时,触发器状态就改变一次,因此输人两个脉冲信号,触发器就恢复到原来的状态。

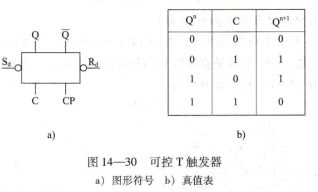

还有一种可控T触发器,当控制端C为1时,时钟脉冲信号能使触发器翻转,当C为0时,时钟脉冲信号不起作用,触发器保持原来的状态。如图14-30所示是其图形

符号和真值表。

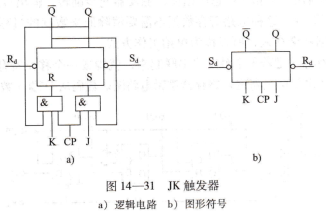

JK触发器 把RS触发器的输出端再引回到输入端,就构成JK触发器,如图14-31a所示。电路的逻辑动作为:当J=K=1时,在CP脉冲信号作用下,Qn+1=Qn,即触发器状态将翻转,从而得到一个确定的输出状态。JK触发器的特征方程为:

              Qn+1=JQn+KQn

时序逻辑电路,寄存器 由具有存储功能的触发器构成,其功能是存储二进制代码。一个触发器只有0和1两个状态,只能存储一位二进制代码。因此,由Ⅳ个触发器构成的寄存器只能存储Ⅳ位二进制代码。
