单片机。内部包含CPU、RAM、RoM、串行接口S10、时钟CTC等c采用两块超大规模集成电路:一片16位通用CPU;一片专用逻辑处理器,处理中断和高速指令等。

电源。采用开关电源技术,共有二路输出:DC5 V一供PLC内部IC使用;

DC12Ⅴ一用于驱动输出继电器;DC24Ⅴ一用作传感器的电源。

通信接口。FX系列PLC共有三个与外部装置连接的通信接口,即编程器接口、扩展接口和特殊功能适配器接口。

编程器。FX系列PLC可采用手持式简易编程器、便携式图形编程器或通过RS422/RS232C转换接口连接微型计算机,采用计算机编程。

输入/输出(I/0)接口,输人接口。输人接口具有光电隔离和RC滤波电路,起防干扰作用。输入接口的信号响应时间约为10ms。

输入灵敏度:输人电流7mA,最小输入动作电流2.5~3mA。为使动作可靠,实际输入电流应大于4.5mA;为保证可靠切断,不动作输入电流应小于1.5mA。当输入端接有二极管或电阻时,应注意输人误动作问题。

输人端子的接法:按钮、行程开关等无源电器应接在某输入端子与COM之间,接近开关、光电开关等NPN型集电极开路式传感器的接法如图14-102所示。当某输人端子与CoM之间接通时,该输人端的指示灯亮,表示有输人信号。

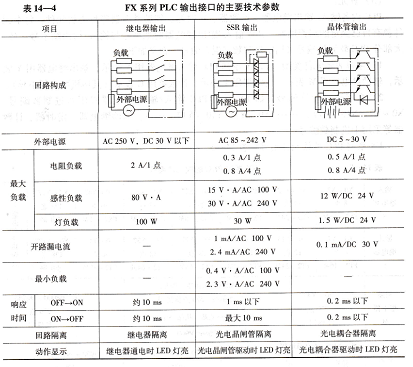

输出接口。FX系列PLC的输出接口有继电器输出型、双向晶闸管(SSR)输出型和晶体管输出型三种形式。输出接口的主要技术参数见表14-4。

输人/输出继电器。为使用简便,PLC编程时,将各输入/输出口及内部寄存器等都看作可编程序的继电器(软继电器),每一个继电器分配一个地址,称为一个点。

输入继电器(X)。输人继电器与对应的输入端子相连(经光电隔离),有多少输入继电器就有多少输人端子(一一对应)。输入继电器只能由外部输人信号来驱动,

不能用程序驱动。输人继电器的触点有常开和常闭两种,可重复使用,不受次数限制。

输出继电器(Y)。输出继电器与输出端子相连(一一对应)。输出继电器的线圈由程序驱动。输出继电器的触点分为外部触点和内部触点两种,外部触点只有常开的,且与输出端子相连;内部触点有常开和常闭两种,仅用于编程,且可以无限次使用。

软件构成,系统程序。由制造商提供,用于支持PLC本身的运行,主要包括管理程序(运行过程的时间分配管理、存储器地址管理、系统自检管理等).
