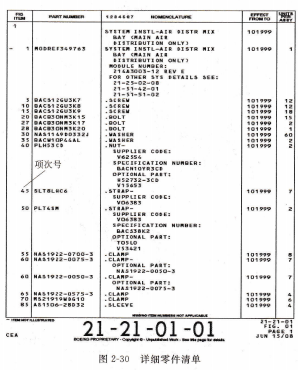

LZ9GJ24清单由5列内容组成,具体如下(见图2-30)。

第1列图、项次号栏(Figure/Item Column) 图号(Figure Numbcr)和项次号(Item Number)与安装图中对应号码相匹配。

第2列件号栏(Part Number Column) 主要有3类,一是标准件件号,如螺栓、螺帽、垫片等;其次是供应商件号;第3类表示规范件号(spCcmcati。nNumber)。

第3列解释栏(Nomcnclature Column) 说明了该图或零件的名称、装配信息、供应商代码、零部件名称、零件互换性信息。零件的层级用缩格关系表示。

第4列有效性栏(Effectivity From To Column) 解释了适用的飞机。若件号对应的此栏为空,表示该零件没有飞机构型的使用限制,可用于手册前言部分“飞机有效性索引”所列的所有飞机。若此栏中有数字则表示有飞机构型使用限制,这种情况总是需要维护人员在多个具有相同项次号中进行零件件号筛选。

第5列数量栏(Units pcr Assembly Column) 提供零件的个数信息。若是“RF”(Reference)表示参考NHA组件中的数量;若是“AR”(As Required)表示根据装配情况确定零件数量。

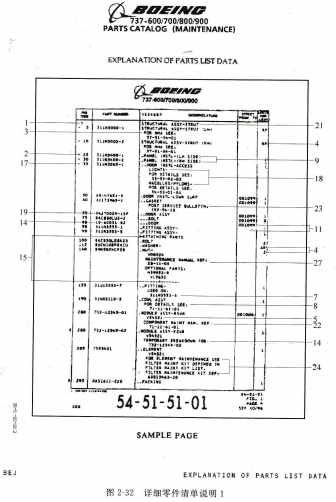

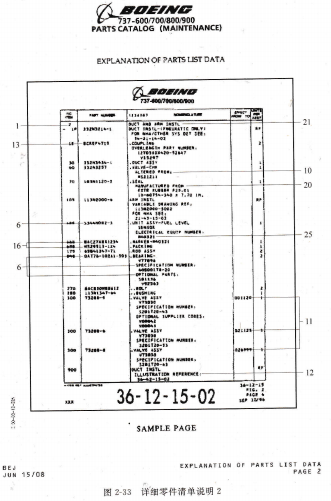

详细零件清单说明(见图2-32和图2-33)

“1”为图号。

“-25”为项次号。项次号前的横线“―”表示该部件未在图中显示。

该零件的NHA参考图号为57-51-54-01。

“RF”、“AR”、“2”为零件数量信息。

“V54321”为供应商代码。其地址、名称信息,可在手册前言部分“供应商清单”中查到。
