MAX667CPA 被分解的子部件
发布时间:2019/12/27 21:33:13 访问次数:785

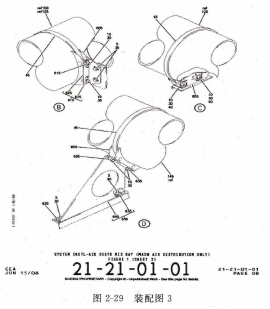

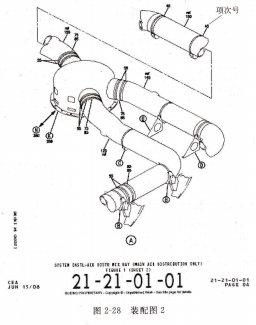

MAX667CPA章节内容介绍,IPC主要是由装配图和详细零件清单组成的。IPC的结构都是按先图示后详细零件清单的形式排列的,图示部分的页下方除了ATA章节号以外还包括了图号信息,如21-21-01-01(见图2-27、图2-28和图2-29),21-21-01表示ATA章节号,01表示该部件标题中的01号图。随后的详细零件清单页(见图2-30)下方有相同图号(21-21-01-01),这表示具有相同ATA章节图号的图示页与详细清单页组成一个独立的“查询单元”。图示页可能有多页,用“Sheet 1,Sheet 2,…”表示,但详细零件清单页不一定与图示页有相同的页数,图示页上有整体位置图(见图2-27)和站位信息及放大图,如果必要还有局部展开图,用于更详细地展示零件的装配位置和顺序(见图2-28和图2-29)。装配图和详细零件清单页所有子部件都用项次号表示。
术语项次号(Item Number) 在IPC手册中为了区分各类被分解的子部件,给每一个子部件一个数字编号,叫项次号(见图2-28和图2-30中45)。项次号用于在装配图和详细零件清单中识别部件。

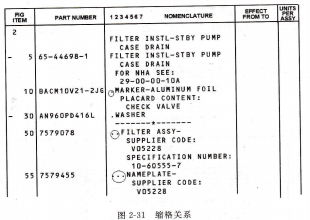

缩格关系 表示组件的上下级之间的关系,是利用在部件描述语前加“.”的方式表示,加“.”的部件是不加点的部件的子部件,加“…”的部件是加“,”的部件的子部件,加“…”的部件是加“¨”的部件的子部件(见图2-31)。数字1234567,表示可以有7级关系。
上级组件(Next Higher Asscmbly,NHA) 指由此组件所装配的更大、更高级的组件,也可以是分系统。
详细零件清单结构说明,详细零件清单是IPC中最重要的部分,记述了所有零件的必要信息,是开展查询的最终目标。
深圳市唯有度科技有限公司http://wydkj.51dzw.com/
MAX667CPA章节内容介绍,IPC主要是由装配图和详细零件清单组成的。IPC的结构都是按先图示后详细零件清单的形式排列的,图示部分的页下方除了ATA章节号以外还包括了图号信息,如21-21-01-01(见图2-27、图2-28和图2-29),21-21-01表示ATA章节号,01表示该部件标题中的01号图。随后的详细零件清单页(见图2-30)下方有相同图号(21-21-01-01),这表示具有相同ATA章节图号的图示页与详细清单页组成一个独立的“查询单元”。图示页可能有多页,用“Sheet 1,Sheet 2,…”表示,但详细零件清单页不一定与图示页有相同的页数,图示页上有整体位置图(见图2-27)和站位信息及放大图,如果必要还有局部展开图,用于更详细地展示零件的装配位置和顺序(见图2-28和图2-29)。装配图和详细零件清单页所有子部件都用项次号表示。
术语项次号(Item Number) 在IPC手册中为了区分各类被分解的子部件,给每一个子部件一个数字编号,叫项次号(见图2-28和图2-30中45)。项次号用于在装配图和详细零件清单中识别部件。
缩格关系 表示组件的上下级之间的关系,是利用在部件描述语前加“.”的方式表示,加“.”的部件是不加点的部件的子部件,加“…”的部件是加“,”的部件的子部件,加“…”的部件是加“¨”的部件的子部件(见图2-31)。数字1234567,表示可以有7级关系。
上级组件(Next Higher Asscmbly,NHA) 指由此组件所装配的更大、更高级的组件,也可以是分系统。
详细零件清单结构说明,详细零件清单是IPC中最重要的部分,记述了所有零件的必要信息,是开展查询的最终目标。
