LP3872EMPX-2.5延时控制程序控制要求。按下启动按钮M1启动,延时10s后M2启动;按下停止按钮,M1与M2同时停止。

输入输出点分配表见表14-7。

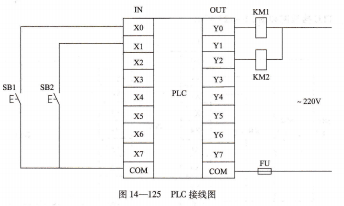

PLq接线图如图14-125所示。

编程梯形图和指令语句表如图14-126所示。

三相异步电动机正反转控制程序,控制要求。能实现三相异步电动机的正反转直接启动控制,并有联锁功能和热继电器过载保护功能。

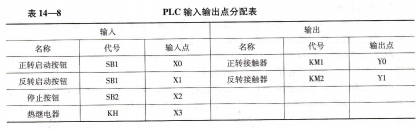

输入输出点分配表见表14-8。

PLC接线图如图14-127所示。

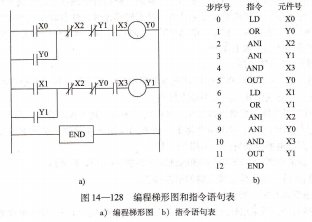

编程梯形图和指令语句表如图14-128所示。

步进顺控指令及其使用,顺序控制及状态流程图.

顺序控制简介,顺序控制。按生产工艺要求的动作规律,在各输人信号作用下,根据设定的状态和时间顺序,使各执行机构自动地、有秩序地进行操作。

顺序控制的输入信号通常来自按钮、行程开关、接近开关、继电器(接触器)触

点等;输出执行机构通常有接触器、电磁阀等。

顺序控制的主要要求是按顺序、有步骤地连续工作,即将一个较复杂的生产过程分解为若干步(称为工步),每一工步对应一个控制任务(或称一个状态),每置步应含有相应的执行机构和转到下一步的条件。

顺序控制的执行过程,执行到每一步时,该工步对应的控制元件被驱动,使输出执行机构动作,完成该步的控制任务。

当转移条件满足时转移到下一步,同时该工步的控制元件自动复位。
