M4-256/128-10YC-12YI指令。NOP,没有操作元件。
功能,调试程序时,用NOP指令取代一些不必要的指令。
在程序中插入NOP指令,可延长扫描周期。
结束指令
指令。END,没有操作元件。
功能。表明程序结束,执行到END时,后面的指令不再执行,并将程序的执行结果进行输出处理。
可编程序控制器的基本编程方法及实例,可编程序控制器应用的一般步骤.
熟悉控制对象,确定控制方案 首先确定被控对象,详细了解工作特点和工艺过程,明确控制任务和要求,确定系统方案。
PLC的选择 根据控制要求选择PLC型号,并确定输入输出点分配方案。如根据控制功能选择低、中、高档;根据输入输出信号数量选择小、中、大型等。
应用程序的设计,经验设计法。将控制任务分解为多个简单的部分,利用已有的典型程序,再根据各部分之间的关系设置必要的联锁和保护环节。例如,正反转控制=正转控制+反转控制+联锁环节。
流程图设计法。根据状态流程图编制编程梯形图。
逻辑代数设计法。根据输人与输出之间的逻辑关系编制编程梯形图。
调试程序 将设计好的应用程序输人PLC,经检查无误后,不带负载进行模拟运行,检查输人输出信号的动作情况是否符合设计要求,发现问题修改程序。
将PLC接入控制设备,进行现场调试。
编程实例,三相异步电动机直接启动(自锁)控制程序.
控制要求。能实现三相异步电动机带自锁的直接启动控制,并有热继电器实现过载保护。

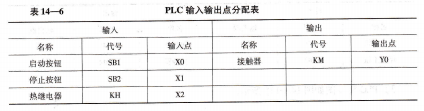

输人输出点分配表见表14-6。

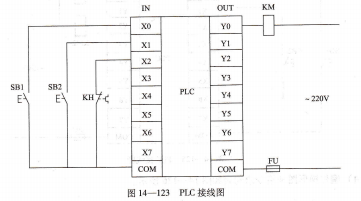

PLC接线图如图14-123所示。
编程梯形图和指令语句表如图14-124所示.
