LT1085CT-3.3PBFUl-=1÷√3Ua2+ub2+uc2-uaub-Ubuc-ucuA           (7-8)

由上式可见,当三相电压的相位对称、幅值不等时,线电压的逆序分量与各相电压的幅值有关:各相电压幅值不对称程度越大时,逆序分量越大;各相电压幅值不对称程度越小时,逆序分量越小;当各相电压幅值相等时,逆序分量为零。所以,逆序保护器不能保护三相对称短路故障。

同样,若假设三相电压幅值相等,而相位不对称,也可以得到相位不对称越严重,逆序分量越大的结论。因此,线电压的逆序分量Ul-可以反映线电压的不对称程度。在式(7-8)中,如设A相、B相电压均为额定值UN,而仅是C相电压Uc变化,则

式(7-8)可以化简为:

           Ul-1/3|Un-uc|=1/3|△Uc|(7-9)

由上式可知,线电压逆序分量的大小与某相电压的变化量△U的绝对值成正比。因此,也可以用单相电压偏高额定值UN的大小来表示线电压的不对称程度。根据这个道理,通常用单相电压下降(因为发生短路故障时电压都是下降的,因此,不考虑电压上升的情况,故|△u|=△U)到某一数值来表示逆序保护器的保护指标。例如,波音707飞机的逆序保护器指标就是当单相电压由115V下降到98V(相当于线电压逆序分量为9.8V)时,使逆序保护器动作。

逆序电压敏感电路形式较多,这里介绍一种整流桥型逆序电压敏感电路,其原理电路如图7-25所示。它是利用在三相不对称时,整流桥输出电压ud中的脉动分量比三相对称时有显著增加的原理而设计的。三相不对称线电压通过全波整流后,整流电压ud中将出现较大的脉动分量,用隔直电容器C隔断直流分量(图中电阻R给直流分量提供通路),脉动分量通过C后经变压整流,将脉动分量变成平均值△Uf。这个脉动分量的平均值△Ud便能够反映三相不对称线电压的逆序分量,也就反映了线电压的不对称程度。

图7-25 整流桥型逆序保护器原理图

三相线电压整流后脉动分量的波形分析,为了进一步说明整流桥型逆序电压敏感电路的工作原理,现分三种情况来讨论:

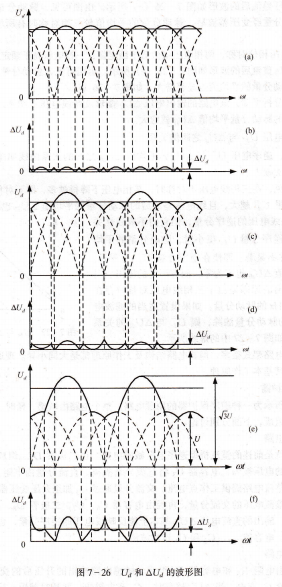

二相电压对称,三相线电压对称时,经三相桥式整流后的电压Ud的波形如图7-26(a)所示,它也存仓在脉动分量,但其脉动的幅值较小,频率较高,为2400Hz。脉动分量经变压整流后这里.
