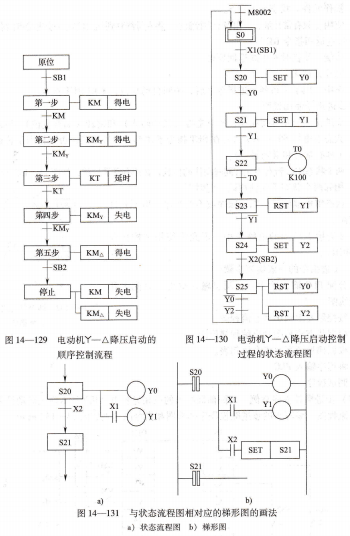

LM2798MMX-1.5如图14-129所示为三相异步电动祝丫―△降压启动的颀序控制流程图,其中输人信号为启动按钮SB1、停止按钮SB2;输出执行机构为交流接触器KM、KMY、KMA。

顺序控制的特点,每工步分配一个控制元件。

每工步都有驱动执行能力。

转移条件满是时自动转到下一步,旧工步同时复位。

状态流程图。顺序控制过程中每一工步就是控制过程中的一个状态,用状态来描述控制过程的流程图称为状态流程图。

状态流程图的组成。包括该状态的控制元件、该状态驱动的负载(Y、M、T、C等)、向下一状态转移的条件(常开、常闭触点及其触点组合)以及状态转移的方向。

状态流程图的画法。用方框表示一个状态,框内标明该状态的控制元件,框间用带箭头的线段连接,用短线及文字标注表示状态转移条件,框右画该状态的输出信号.

如图14-130所示为三相异步电动机Y―△降压启动控制过程的状态流程图。

步进顺控指令及其编程,控制元件及梯形图.

控制元件。FX系列PLC采用状态继电器作为控制元件,用常开触点控制状态动作。控制某一状态的常开触点称为步进接点。

用SET指令使状态继电器置位→步进接点闭合→进入该步进接点所控制的状态。

当条件满足时,用SET指令将下一状态的控制元件置位,进人下一步状态,同时上一个状态继电器自动复位,不用RST指令。

与状态流程图相对应的梯形图的画法(以图14-131为例):

控制元件。画出状态继电器的步进接点。

状态驱动对象。按流程图画。

转移条件。可采用软继电器的触点及其组合。例如,X1一输入继电器X1的常

开触点;X1―输人继电器Ⅹ1的常闭触点;X1X2一逻辑组合,触点X1X2的串联。

转移方向 用SET指令将下一个状态继电器置位。

步进指令,步进接点指令STL.

功能将步进接点连接到左母线。
