TPS61050YZGT电接触的基本概念,各种电器的导电回路总是由若干导电元件组成的,凡是由两个或几个导体互相接触的地方称为电接触。电接触的作用是将电流的通路从一个线路延续到另一个线路中去。按照导体连接的方式不同,电接触可以分为三类:

固定接触――用紧固件(如螺钉、铆钉等)将相互连接的导体压紧,在工作过程

中没有相对运动(如图2-1(a)所示)。

滑动接触―相互连接的导体,其中有一个导体可以在固定的导体上沿一定轨道滑动。在滑动过程中,滑动部分可能保持与一个固定导体块的接触,也可能分别与若干固定导体块轮流接触和分离(如图2-1(b)所示)。电位器、导电刷就属于这一类连接方式。

可分接触―在工作过程中相互连接的导体对可以分开的连接方式。其导体对称为触点(也可称作触头),其中有一个是静触点,在工作过程中是静止不动的,另一个是动触点,在工作过程中可以与静触点相接触或分离(如图2-1(c)所示)。利用触点的接触(常称作闭合)和分离(常称作断开)就可以控制电路的通断。继电器、接触器的触点系统属于这一类接触。

电接触的分类

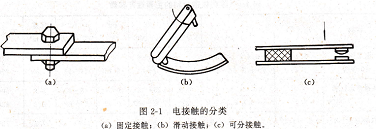

(a)固定接触;(b)滑动接触;(c)可分接触。

本章只研究可分接触的工作,但其基本原理也适用于其他两类接触方式。

在实现对电路的通断控制时，触点有四种工作状态,即:闭合状态，此时动静触点间的电阻为零，断开状态,此时动静触点间的电阻为无穷;闭合过程，在此过程中动静触点间的电阻瞬时由无穷在转化为零，开断过程,此过程中动静触点间的电阻瞬时由零转化为无穷大。由此可见,触点在工作过程中实质上起着一个机械可控电阻的作用。

事卖上,触点在工作过程中要发生一系列特殊的物理化学变化。这些物理化学变化包括闭合触点接触面上的接触电阻,若接触电阻值太大,可能导致被控电路不通;断开的触点间隙中存在着绝缘电阻,若绝缘电阻不足,可能导致间隙击穿放电,使被控电路重新导通;触点闭合过程中的弹跳现象,它会影响触点的可靠闭合;触点开断过程中的电弧或火花放电,它会破坏触点的可靠断开。这些现象归纳起来就是接触电阻、气体放电和触点磨辑功能时,可以暂不考虑其内部的电路结构。

D触发点，特性表，以触发器的现态和输入信号为变量,以次态为函数,描述它们之间逻辑关系的真值表称为触发器的特性表。D触发器的特性表如表5.4.1所示,表中对触发器的现态0′)和输入信号D的每种组合都列出了相应的次态On+lu触发器的特性表

特性方程,触发器的逻辑功能也可以用逻辑表达式来描述,称为触发器的特性方程。根据表5.4.1可以列出D触发器的特性方程

Qu+1=D             (5・4.1)

该式与5,3节中从触发器电路结构导出的式(5.3,1)完全相同。

状态图,触发器的功能还可以用图5.4.2所示的状态图更为形象地表示。状态图同样可以由D触发器的特性表导出,图D=1中,两个圆圈内标有1触发线表示状态转特表中4行,D=0,D=1向相应的次态on+1,方向线旁边标出了D触发器的条件,即输入信号D的逻辑值。

JK触发器特性表,表5.4.2所示是JK触发器的特性表,其中列出了触发器现态on和输入信号J、Κ在不同组合条件下的次态值。
