LTC1290CMJ触发器的内部逻辑状态

发布时间:2019/10/26 12:33:37 访问次数:1100

LTC1290CMJ有时只使用限定性符号不能充分说明逻辑单元的各输入之间,各输出之间或输入与输出之间的关系，为此,采用关联标注法加以补充说明．

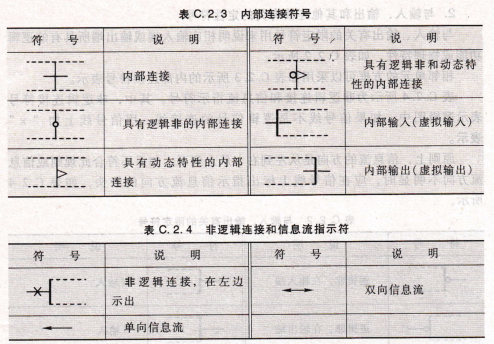

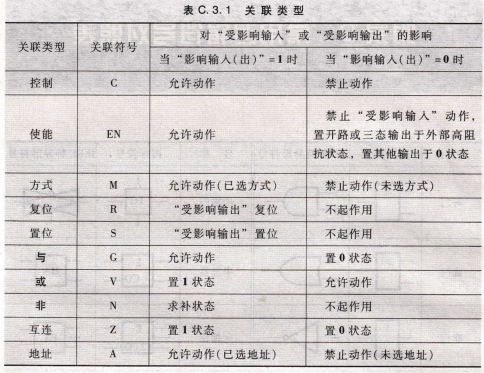

关联标注法引用"影响"和"受影响"两个术语，用以表示信号之间内在的"影响"和"受影响"的关系．本书第5章涉及关联标注法．这里列出了10种关联类型，如表.3.1所示，其中：

与关联、或关联和非关联用来注明输人和(或)输出之间的逻辑关系。

互连关联是用来表示一个输入或输出把其逻辑状态强加到另一个或多个输入和(或)输出上。

控制关联用来标识时序单元的定时输人或时钟输人,并指出受它控制的输人。

置位关联和复位关联用来规定当R输入和S输人均处在它们的内部1状态时,基本触发器的内部逻辑状态。

使能关联用来标识使能输入并指出由它控制的输人和/或输出(例如,哪些输出呈现高阻抗状态)。

方式关联用来标识选择单元操作方式的输人,并指出取决于该方式的输入和/或输出。

地址关联用来标识存储器的地址输入。

电路在基本SR锁存器前增加了一对逻辑门G3、G4,用锁存使能信号E控制锁存器在某一指定时刻根据s、R输入信号确定输出状态。这种锁存器称为逻辑门控SR锁存器。与基本sR锁存器相比,逻辑门控sR锁存器增加了锁存使能输入端E。通过控制E端电平,可以实现多个锁存器同步进行数据锁存。

输人信号s、R要经过门G3和G4传递,这两个门同时受E信号控制。当E为0时,G3和G4被封锁,s、R端的电平不会影响锁存器的状态;当E为1时,G3和G4打开,将S、R端的信号传送到基本SR锁存器的输人端,从而确定0和0端的状态。显然,当E为1时,逻辑门控SR构成机械开关去抖动电路．
