CS7N65A4美国现采用两种密封方法:一种是双层密封,即在外罩内将触点和线圈单独密封;另一种新结构是把触点单独密封,使里面不会有有机物质,而线圈不加密封,使线圈有机部分逸出的有机蒸气散到周围空气中去。这样就消除了由于泄漏而造成的触点污染。

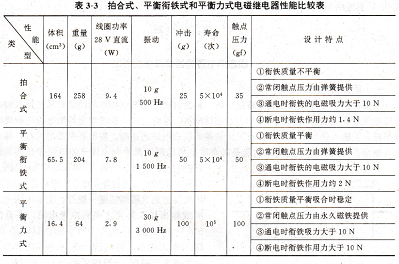

拍合式、平衡衔铁式和平衡力式电磁继电器性能比较表

设计特点，衔铁质量不平衡,常闭触点压力由弹簧提供,通电时衔铁的电磁吸力大于10N,断电时衔铁作用力约1.4N,衔铁质量平衡,常闭触点压力由弹簧提供,通电时衔铁的电磁吸力大于10N,断电时衔铁作用力约2N,衔铁质量平衡吸合时稳定,常闭触点压力由永久磁铁提供,通电时衔铁吸力大手10N,断电时衔铁作用力大于10N.

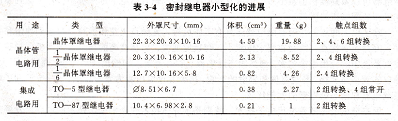

电磁继电器的小型化、微型化和薄型化,现代密封式电磁继电器在小型化和微型化方面取得了很大进展。从晶体罩式继电器缩小到1/2,乃至1/7晶体罩。美国LEACH公司研制的10 AXC-111系列全熔焊晶体罩继电器,采用平衡力结构,将电磁系统进行改造,与传统的同功率晶体罩继电器相比,高度和底面积均缩小了1/3。当今世界上体积最小的10A晶体罩继电器的体积小于3.5 cm3.1/10晶体罩继电器也在迅速发展,其负载为0,5A/28V。高度仅为4.2mm,特别是为了与集成电路配套使用,要求继电器有足够的灵敏度以便能由集成电路直接控制,而且在尺寸方面也要求小到能置于集成电路标准封装之内。TO-5型和TO 87型继电器的出现,在小型化方面满足了集成电路对继电器的要求,但大多数集成电路的输出不能直接推动电磁继电器工作,需要在它们中间加一级放大器。密封继电器小型化的进展情况,密封继电器小型化的进展用途触点组数.

Q4导通时,电流就从电源正极经三极管Q1从左至有穿过电机,然后再经三极管Q4回到电源负极,驱动电机顺时针转动。

当二极管Q2和Q3导通时,电流从电源正极经二极管Q2从右至左流过电机。然后再经二极管Q3回到电源负极,驱动电机逆时针转动。

发光二极管诞生于2o世纪6o年代,英文全称为LightEmitting Diode(简称LED),是一种新型的固态光源。随着超高亮度LED的出现,现在LED广泛应用于车载用灯、交通信号指示、屏幕显示、液晶显示(LCD)的背照明、固体照灯、室内照明、建筑装饰业。本章主要介绍发光二极管的工作原理、LED的优点、LED分类、结构及应用等知识。同时对在发光二极管基础上发展起来的LED数码管,进行相关知识的介绍,让读者了解LED数码管检测、应用等知识。

LED的核心部分为PN结。在某些半导体材料的PN结中,注人的少数载流子与多数载流子复合时会把多余的能量以光的形式释放出来,从而把电能直接转换为光能。PN结加反向电压,少数载流子难以注人,故不发光。这种利用注式电致发光原理制作的二极管叫发光二极管通称LED。当它处于正向工作状态时(即两端加上正向电压)。
