MSP3400C-PP-C6反馈清零法适用于有清零输入端的集成计数器。74LVC161具有异步清零功能,在其计数过程中,不管它的输出处于哪一状态,只要在异步清零输人端加一低电平电压,使cR△0,74LVC161的输出会立即从那个状态回到0000状态。清零信号(CR=0)消失后,74LVC161又从0000状态开始重新计数。

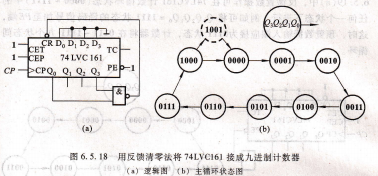

图6.5,18 用反馈清零法将74LVC161接成九进制计数器

(a)逻辑图 (b)主循环状态图

图6.5.18(a)所示的九进制计数器,就是借助74LVC161的异步清零功能实现的。图6.5.18(b)所示是其主循环状态图。由图可知,74LⅤC161从0000状态开始计数,当第九个CP脉冲上升沿到达时,输出o3Q2o10。=1001,通过一个与非门译码后,反馈给CR端一个清零信号,立即使Q3O2Ol O。返回到o000状态。此刻,产生清零信号的条件已消失,CR端随之变为高电平,74LVC161重新从0000状态开始新的计数周期。这样就跳过了1001~1111七个状态,构成九进制计数器。需要说明的是,电路是在进人1001状态后,才立即被置成0000状态的,即1001状态会在极短的瞬间出现。因此,在主循环状态图中用虚线表示。

具有同步清零功能的M进制集成计数器也可用反馈清零法构成Ⅳ进制计数器。这里不再举例,读者可自行分析两者的差异。

反馈置数法适用于具有预置数功能的集成计数器。对于具有同步预置功能的计数器而言,在其计数过程中,可以将它输出的任何一个状态通过译码,产生一个预置控制信号反馈至预置控制端,在下一个CP脉冲作用后,计数器就会把预置数据输人端D3、D2、D1、D。的状态置入计数器。预置控制信号消失后,计数器就从被置入的状态开始重新计数。图6,5.19(a)和图6.5.20所示的电路,都是借助74 LVC 161的同步预置功能,采用反馈置数法构成九进制加计数器的。其中图6.5.19(a)所示电路的接法是把输出Q3O20lO。=1000的状态经译码产生预置信号0,反馈至PE端,在下一个CP脉冲上升沿到达时置人0000状态。图6,5.19(b)所示是图6.5.19(a)所示电路的主循环状态图。其中0001~1000这8个状态是74LⅤC161进行加1计数实现的,0000是由反馈(同步)置数得到的。
