LM20133MHE与输入、输出和其他连接有关的定性符号

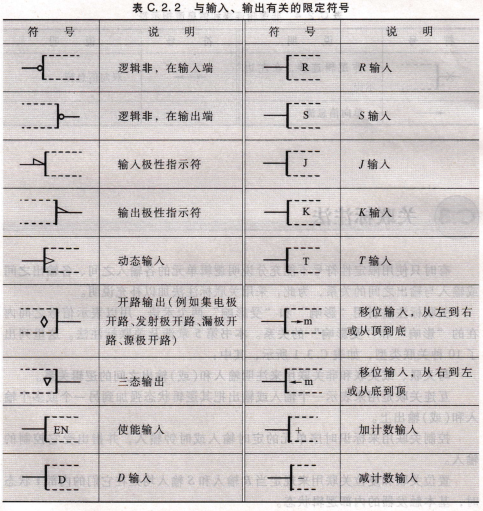

与输入、输出有关的限定符号用来说明相应输入端或输出端所具有的逻辑功能或物理特性，如表c.2.2所示．

相邻单元的方框可以采用如表c.2.3所示的内部连接符号表示．

表c.2.4所示为非逻辑连接和信息流指示符号．其中，非逻辑连接符号表示逻辑图中，如果信号线不是逻辑信号的连接线，用信号线上加"＊表示"．

原则上，信号流的方向是从左到右，从上到下．如果不符合此规则或信息流方向不明显时，应在信号线上标出指示信息流方向的箭头，如表c.2.4所示．

当输人为s=R=0时,该锁存器处于不确定状态,因此工作时应当受到s+R=sR=1的条件约束,即同样应遵守SR=0的约束条件。

与前述或非门构成的基本sR锁存器不同,这种锁存器的输入信号s和R以逻辑0作为有效作用信号,因而在图5.2.5(b)的逻辑符号中,输入端在方框外侧用小圆圈表示。为了区别,这种锁存器有时也称为基本SR锁存器。例5.2.2 运用基本SR锁存器消除机械开关触点抖动引起的脉冲输出。

解:机械开关(例如按键、拨动开关、继电器等)常常用作数字系统的逻辑电平输入装置,在机械开关接通或断开瞬间,触点由于机械的弹性振颤,会出现如图5,2.6所示的“抖动”现象,即电路在短时间内多次接通和断开,使9的逻辑电平多次在0和1之间跳变,导致错误的逻辑输入。机械开关触点振颤的延续时间因开关结构、几何形状和尺寸以及材料的不同而不同,从数毫秒到上百毫秒不等。在设计数字系统时,通常需要采用硬件方法(如本例)或软件方法来克服其不良影响。

解决机械开关抖动现象的一种硬件方案,它利用基本SR锁存器的记忆作用消除开关触点振动所产生的影响,称为去抖动电路。设单刀双掷开关S原来与B点接通,这时锁存器的状态为0。图5.2.7(b)中虚线上部是开关s由B拨向A,然后又拨回B过程中,s和R端的波形。在开关s由B拨向A的过渡阶段,触点脱离B瞬间的抖动,并不影响0的0态。在触点悬空的瞬间,E和灵均为1,Q仍维持为0。当触点第一次触碰A点时,便使s=0,此时开关已彻底脱离了B触点,使R=1,根据表5.2,2,o端状态立即翻转为1。此后,即使触点抖动使s再次出现高、低电平的跳变也不会改变o端的状态。由于电路是对称的,开关由A拨向B与由B拨向A的情况类似。于是得到o端波形,如图5.2.7(b)虚线下面所示。可以看到,在开关每次变化时,锁存器只有一次翻转,不存在抖动波形。图5,2.7(a)所示去抖动电路特别适用于需要对机械开关状态进行计数的场合,它可以消除开关触点抖动造成的误计数。

逻辑门控SR锁存器，前面所讨论的基本sR锁存器的输出状态是由输入信号S或R直接控制．
