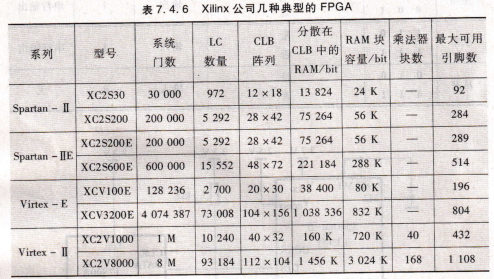

NEC251CVirtex系列为高密度、高性能产品。其中Ⅴirtex-E(1.8Ⅴ核心工作电压)和Virtex-Ⅱ(1.5V核心工作电压)也已逐渐成为主流产品。Ⅴirtex-Ⅱ内部时钟工作频率可达420 MHz,且内部已集成了18×18乘法器。表7.4,6所示为几种典型的FPGA产品规模。由表中看出,XC2Ⅴ8000最大可用引脚数已达1108个。

除Ⅹmnx公司外 ,Altera也是最大的可编程逻辑器件供应商之一 ,其FPGA实现逻辑功能基本原理类似于Xilinx公司的FPGA。 它们的主要区别是逻辑单元的组织方式和内部连接布线方式不同。 Altera的FPGA中逻辑块所包含的逻辑单元较多 ,一般为8个以上。内连方式采用纵横交错的快速互联通道(Fast~Track),没 有用开关矩阵 ,信号的传输延时一致性较好。 Altera FPGA的产品主要有 FLEX、APEX、 stratix、 Cyclone、 MAXII等 。其 中FLEⅩ和APEX属于20世 纪90年代末的产品 ,目前逐渐被stratix和Cyclone取代 。

实现逻辑功能元的组织方式公司外,Altera也是最大的可编程逻辑器件供应商之一,基本原理类似于Xilinx公司的FPGA。它们的主要区别和内部连接布线方式不同。Altera的FPGA中逻辑块所其FPGA是逻辑单包含的逻辑单元较多,一般为8个以上。内连方式采用纵横交错的快速互联通道(Fast~Track),没有用开关矩阵,信号的传输延时一致性较好。Altera FPGA的产品主要有FLEⅩ、APEX、straux、cyclone、MAXII等。其中FLEX和APEX属于20世纪90年代末的产品,目前逐渐被stratix和Cyclone取代。

LUT实现各种组合逻辑功能的原理是什么？

spanan-Ⅱ系列的FPGA中,1个CLB有几个微片？每个微片中有几个LUT?几个触发器?1个CLB能实现多少变量的任意逻辑函数?

可编程开关点(图7.3.4)和可编程开关矩阵中的连接点有何区别?

为什么在FPGA构成的数字系统中要配各一个PROM或EPROM?
